SBC-7109

Name: Aplex Technology SBC-7109 ARM Cortex A8 1.0GHz Industrial Single Board computer
SKU: SBC-7109

Aplex Technology

Ordinateur industriel monocarte Aplex Technology SBC-7109 ARM Cortex A8 1,0 GHz

SBC-7109

TI-AM3354, ARm Cortex-A8 1GHz
512MB DDR3 DRAM intégré
512MB NAND Flash embarqué
1 x TTL 18 bits ou 1 x LVDS 18 bits
Entrée DC 9~36V à large plage
poE 30W en option

Service de personnalisation

Nous pouvons configurer cet appareil pour vous selon vos spécifications exactes. Pour que nous puissions vous fournir le meilleur service possible, veuillez nous faire part de votre projet si vous avez besoin de ce service.

Je souhaite une personnalisation *
Veuillez nous donner quelques informations sur votre projet afin de nous aider à proposer la meilleure solution *
Quel est le niveau de traitement requis ? *
Quelle est la quantité de mémoire vive dont vous avez besoin ? *
Quelle est la capacité de stockage nécessaire ? *
Quel est le calendrier du projet ? *
Quel système d'exploitation souhaitez-vous utiliser ? *
Avez-vous besoin d'un réseau Wi-Fi ou cellulaire ? *
- Wi-Fi
- Cellulaire
Vous avez besoin de composants à température élevée ? *
- Oui
- Non
Avez-vous besoin d'un kit de montage ? *
Avez-vous besoin d'une alimentation AC-DC ? *
Avez-vous besoin de modules d'extension supplémentaires ? *

Code Produit: SBC-7109

Catégories: Technologie Aplex, Cartes industrielles Aplex Technology, Cartes mères industrielles, Ordinateurs Industriels à Carte Unique

Range: Aplex Technology

Détails

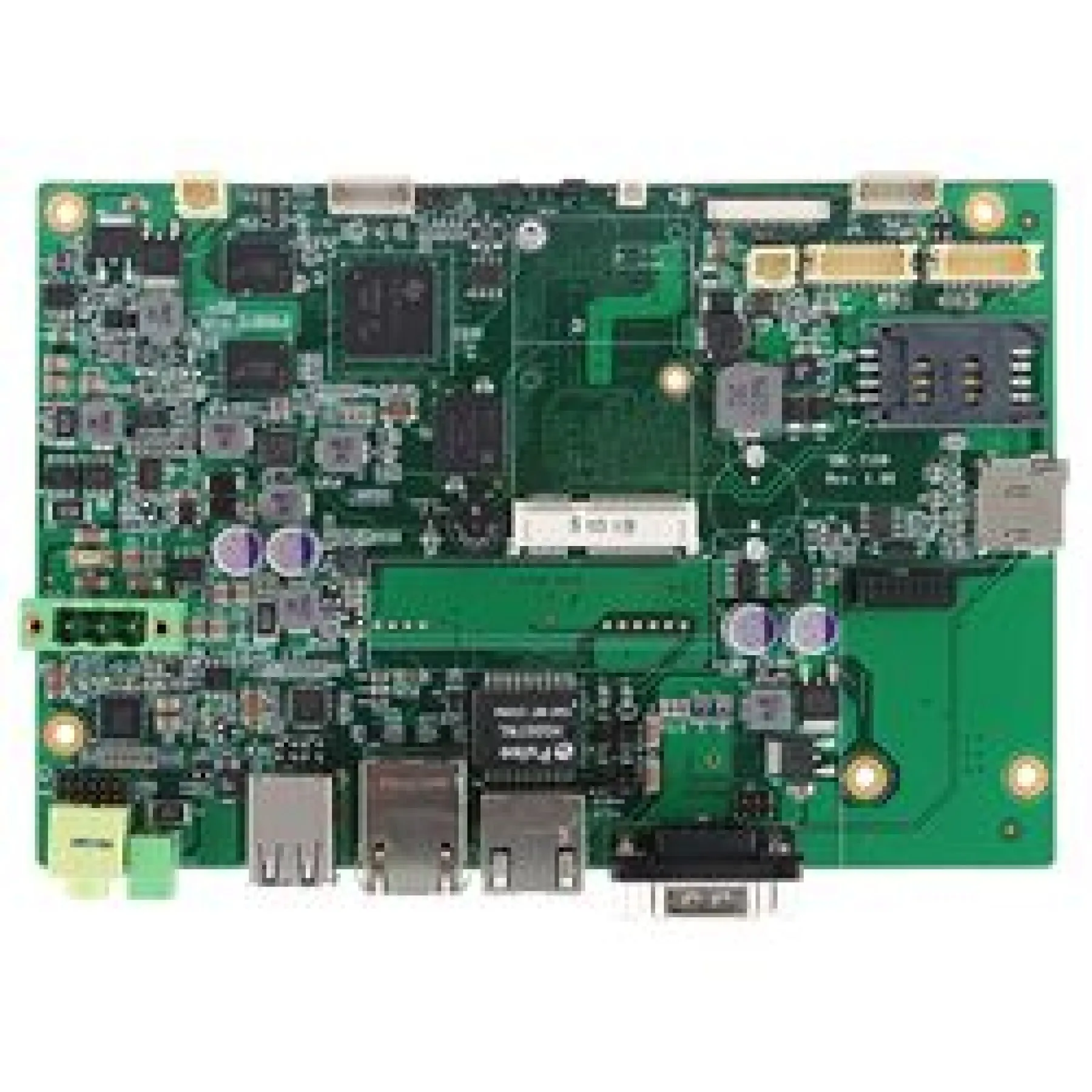

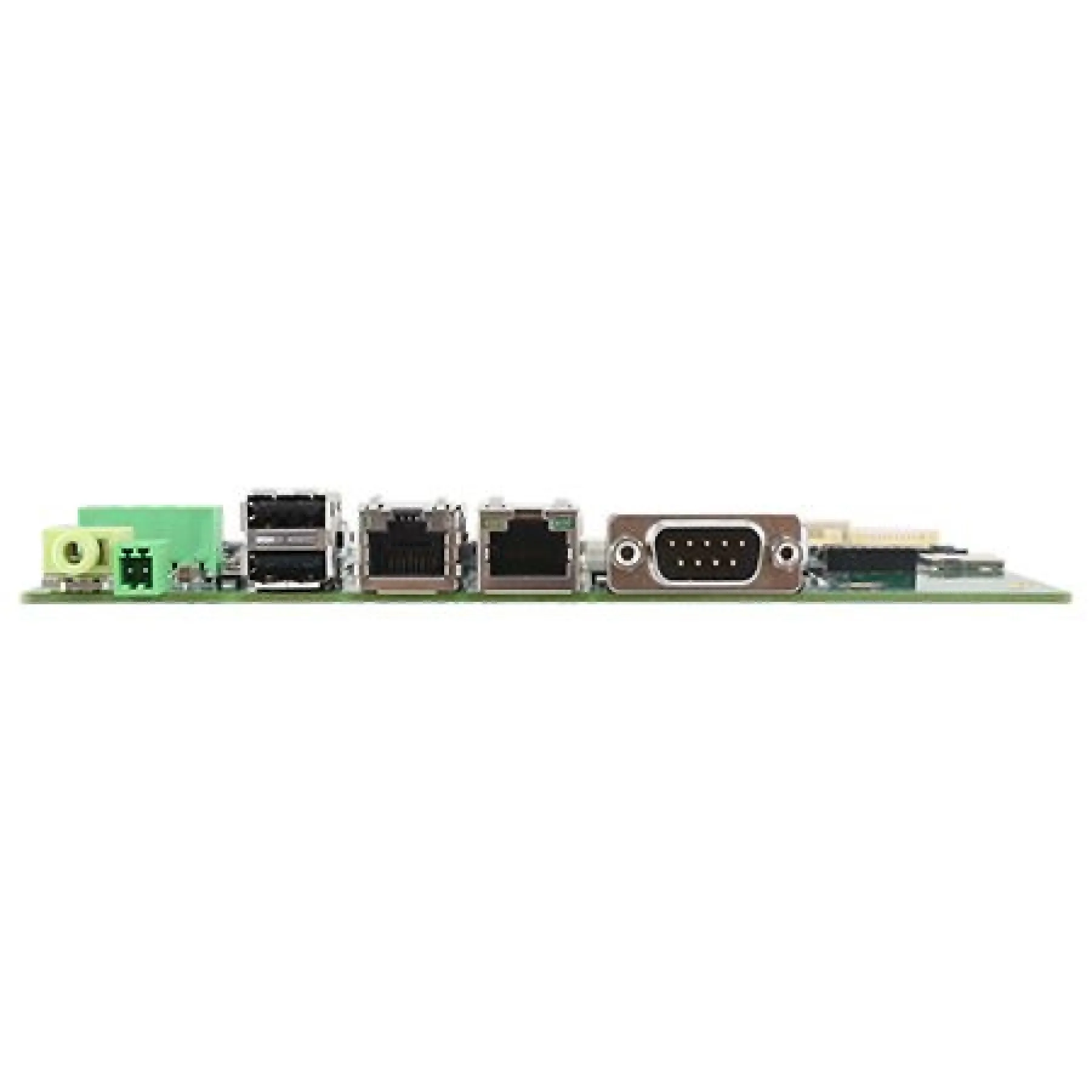

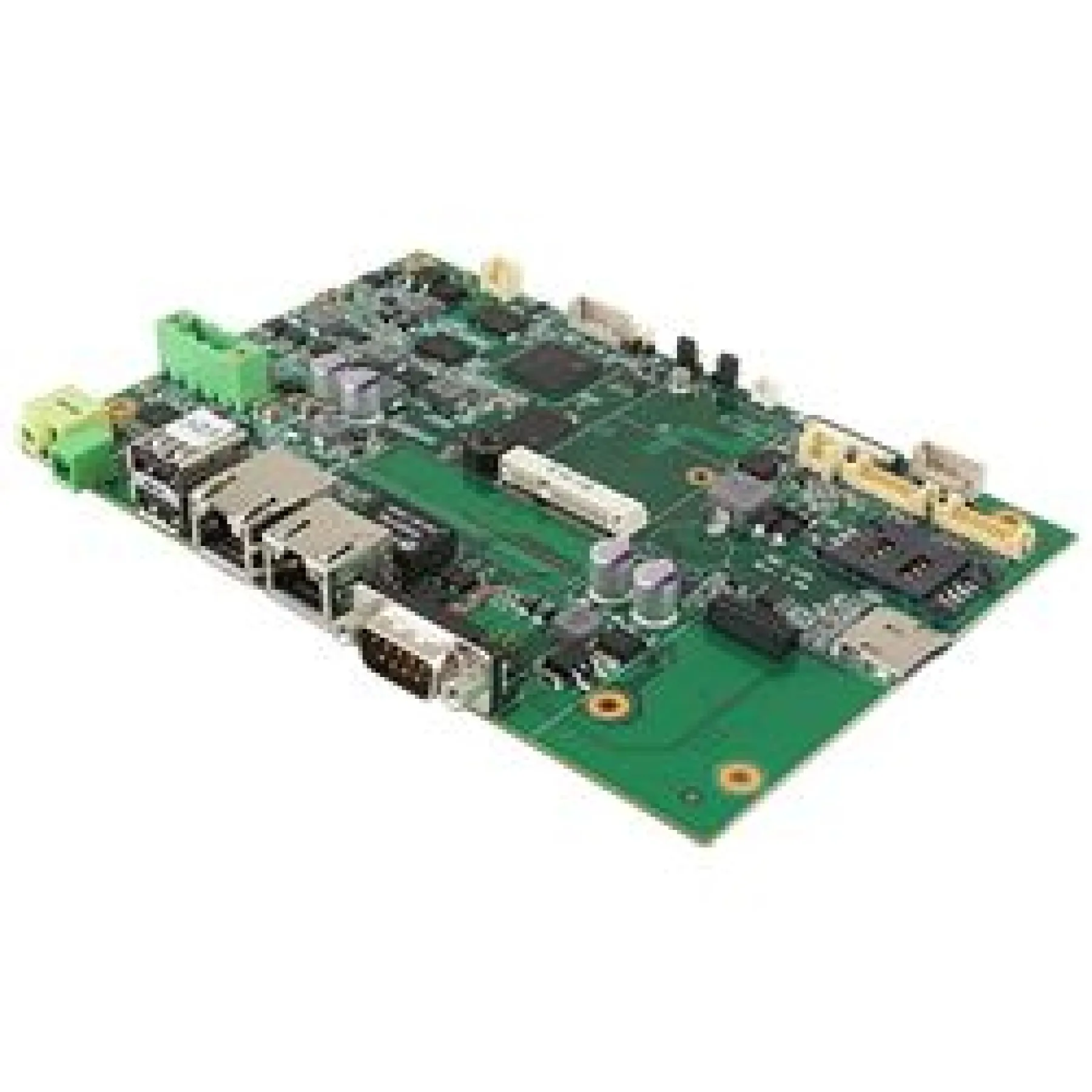

L'ordinateur industriel monocarte SBC-7109 a un facteur de forme de 4 pouces EPIC alimenté par un processeur TI-AM3354 ARM Cortex A8 1.0GHz et a 512MB DDR3 DRAM embarqué, avec 1 x 10/100M LAN Port qui supporte le module PoE (30W).

Le SBC-7109 possède également 1 port série RS-232/RS-422/RS-485 (COM) et 2 ports USB 2.0 (Type A), 1 x USB 2.0 pour mini PCIe, 1 x USB 2.0 via COM 1 et 1 x USB 2.0 via COM3 avec stockage via 512MB NAND Flash embarqué et 1 x Micro SD Slot.

Téléchargements

Fiche technique Aplex Technology SBC-7109 (PDF)

1.16MB

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Conception Sur Mesure

Spécifications

Système
Facteur de forme	4″ EPIC
Processeur	TI-AM3354, processeur ARM Cortex A8 1,0 GHz
Mémoire système	512MB DDR3 DRAM intégré
Écran
Interface TTL/LVDS	1 x TTL 18 bits ou 1 x LVDS 18 bits
E/S
Ethernet	1 x 10/100M LAN Port support PoE (PD) Module 30W1 x 10/100M LAN Port (Linux support for optional)
USB	2 x ports de pile USB 2.0 (Type A)1 x USB 2.0 pour mini PCIe1 x USB 2.0 via CON11 x USB 2.0 via CON3
Série	1 x RS-232 (RX, TX) / RS-422 / RS-485 (COM), connecteur DB-9 avec anneau 5/12 par cavalier
GPIO	e/S numériques 8 bits via CON1 (4 x DI, 4 x DO)
Audio	Line-out par jack stackLine-in, Line-out, MIC par 2 x 6-Pin header
Batterie	1 connecteur à 2 broches pour ML 1220
Stockage	512MB NAND Flash intégré1 x Micro SD Slot
MIO	8 x GPIO, 1 x I2C, 1 x USB 2.0, Reset
Emplacement SIM	1 x emplacement SIM intégré
E/S série universelle	1 x USB 2.0, 1 x I2C, 1 x UART, 1 x CAN (compatible avec la série TB-508)
Module d'extension	1 x USB 2.0, 1 x I2C, 1 x UART, 1 x CAN(compatible avec la série TB-508)
Module d'extension	1 x emplacement mini PCIe (USB2.0 uniquement, taille normale)
Mécanique et environnement
Taille de la carte (L x M)	IP66 / IP69K
Montage	170 mm x 113 mm
Poids brut	0.5 kg
Température de fonctionnement	-20°C~70°C (-4°F~158°F)
Température de stockage	-40°C~85°C (-40°F~185°F)
Humidité de stockage	10 à 95% à 40°C, sans condensation
Humidité de l'air	10%~90%, sans condensation, en fonctionnement
Certificat de conformité	Conforme à la directive RoHS 2.0/CE/FCC Classe A
Système d'exploitation	Windows CE7.0/ Linux
Gestion de l'énergie
Entrée d'alimentation	Large gamme d'entrées DC 9~36V
Connecteur d'alimentation	1 x connecteur d'alimentation à 3 broches

Capacité De Mémoire	512MB
Type De Mémoire	DDR3
Ports COM	1x RS-232/422/485
Ports LAN	1x 10/100
Ports USB	5x USB 2.0
Ports Vidéo	1x TTL, 1x LVDS
Stockage	1x Micro SD
Température De Fonctionnement	-20°C à 70°C
