Nuvis-534RT

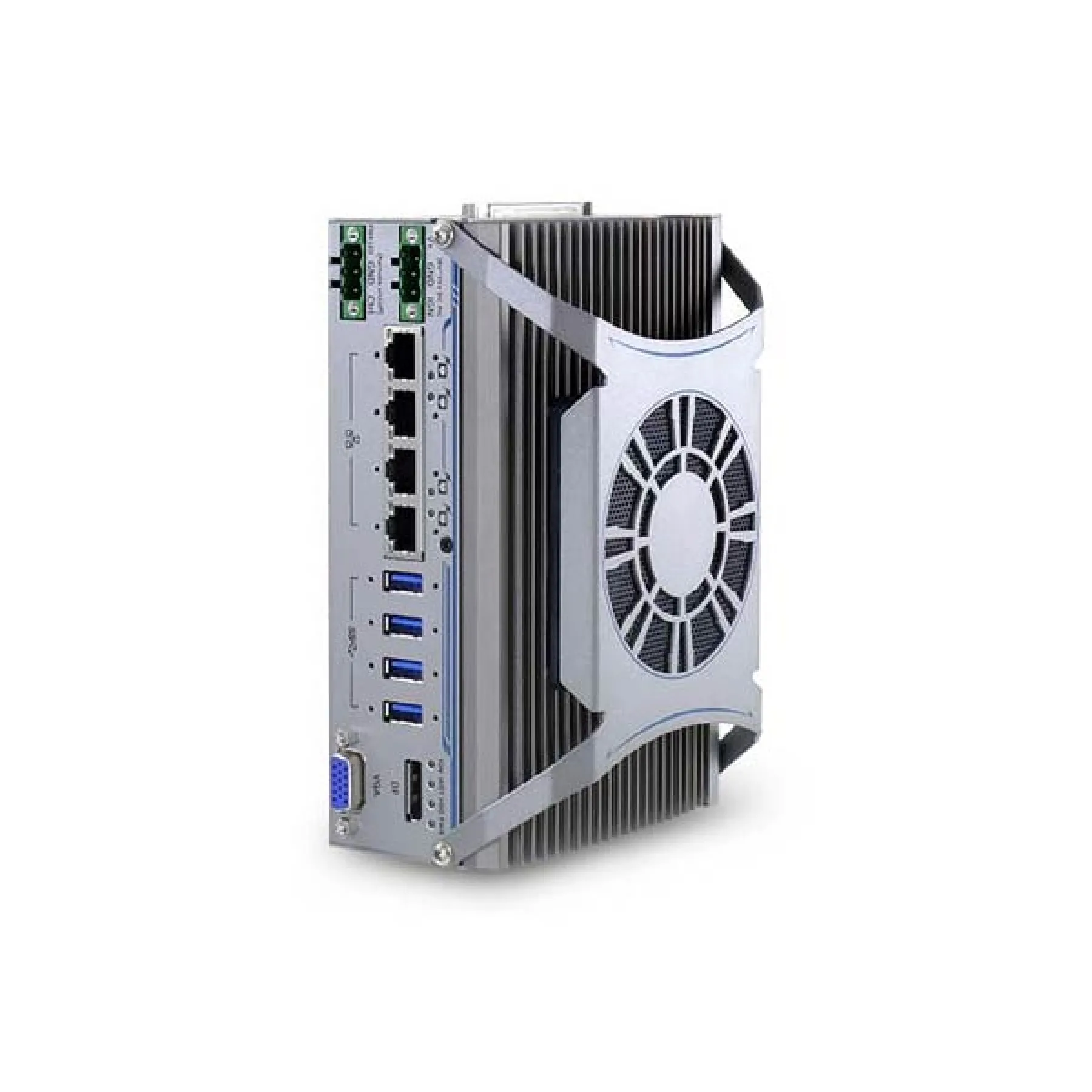

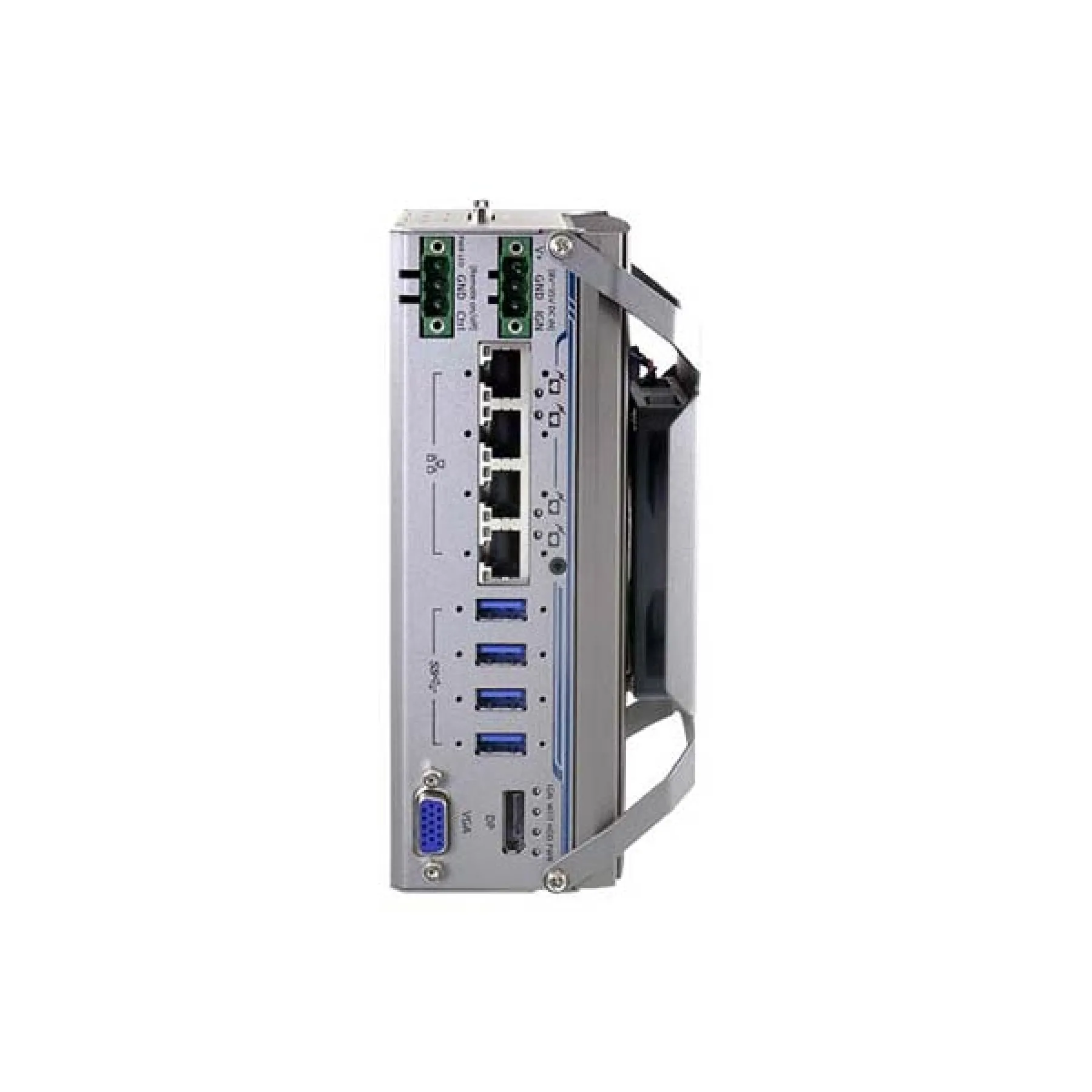

Name: Neousys Nuvis-534RT AMD Ryzen V1000 Ultra-Compact Vision Controller
SKU: Nuvis-534RT

Neousys

Neousys Nuvis-534RT Contrôleur de vision ultra-compact AMD Ryzen V1000

Nuvis-534RT

CPU AMD Ryzen™ Embedded V1807B quadricœur 45W
E/S intégrées spécifiques à la vision
contrôleur d'éclairage CC/ CV 4-CH
sorties de déclenchement de caméra 4-CH
entrée codeur en quadrature 1-CH
8-CH isolés DI et 8-CH isolés DO
Contrôle des E/S en temps réel basé sur le MCU breveté par DTIO V2* et NuMCU
Interfaces de caméra intégrées
Quatre ports Gigabit PoE+ avec verrouillage à vis
Quatre ports USB 3.0 avec verrouillage à vis
Prise M.2 2280 M key NVMe (Gen3 x2) pour un accès rapide au stockage

Service de personnalisation

Nous pouvons configurer cet appareil pour vous selon vos spécifications exactes. Pour que nous puissions vous fournir le meilleur service possible, veuillez nous faire part de votre projet si vous avez besoin de ce service.

Je souhaite une personnalisation *
Veuillez nous donner quelques informations sur votre projet afin de nous aider à proposer la meilleure solution *
Quel est le niveau de traitement requis ? *
Quelle est la quantité de mémoire vive dont vous avez besoin ? *
Quelle est la capacité de stockage nécessaire ? *
Quel est le calendrier du projet ? *
Quel système d'exploitation souhaitez-vous utiliser ? *
Avez-vous besoin d'un réseau Wi-Fi ou cellulaire ? *
- Wi-Fi
- Cellulaire
Vous avez besoin de composants à température élevée ? *
- Oui
- Non
Avez-vous besoin d'un kit de montage ? *
Avez-vous besoin d'une alimentation AC-DC ? *
Avez-vous besoin de modules d'extension supplémentaires ? *

Code Produit: Nuvis-534RT

Catégories: Rail Din PCs, Plateformes de calcul GPU pour l'intelligence artificielle, Box PC embarqués, Calcul par le GPU, Informatique industrielle, Ordinateurs POE, Ordinateurs robustes pour l'IA, Ordinateurs robustes

Range: Neousys

Détails

Le Neousys Nuvis-534RT est un contrôleur de vision ultra-compact à hautes performances, doté d'interfaces de caméra intégrées, d'E/S spécifiques à la vision et d'un contrôle en temps réel pour les applications de vision industrielle. Alimenté par le processeur AMD Ryzen™ Embedded V1807B à 4 cœurs/ 8 threads, il offre de superbes performances équivalentes aux CPU de bureau grand public tout en conservant des dimensions compactes de 8,2 cm x 11,8 cm x 17,6 cm (3,4" x 4,6" x 6,9"). Le Nuvis-534RT offre des configurations uniques d'E/S orientées vision, y compris un contrôleur d'éclairage à courant constant pour piloter directement les lumières LED, une sortie de déclenchement 12V isolée pour activer les caméras, une entrée codeur pour acquérir des informations de position et une E/S DIO pour se connecter aux capteurs/actionneurs. Toutes ces E/S orientées vision peuvent être gérées par la technologie brevetée DTIO V2 ou NuMCU de Neousys pour garantir un déclenchement/une réponse en temps réel à l'échelle de la microseconde. La combinaison de hautes performances et d'un faible encombrement confère à Nuvis-534RT un avantage distinctif de type " 1-2 punch " où le système de vision peut être facilement déployé avec des caméras USB3.0 et GigE et sans restriction d'espace.

Informations Sur Les Commandes

Nuvis-534RT-DTIO : contrôleur de vision AMD Ryzen™ V1807B ultra-compact avec E/S spécifiques à la vision et contrôle en temps réel par DTIO
Nuvis-534RT-NuMCU : contrôleur de vision AMD Ryzen™ V1807B ultra-compact avec E/S spécifiques à la vision et contrôle en temps réel par NuMCU

Téléchargements

Fiche technique Neousys Nuvis-534RT (PDF)

0.39MB

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Conception Sur Mesure

Spécifications

Processeur	CPU AMD Ryzen™ V1807B (4C/ 8T, 2M Cache, 3.35/ 3.8 GHz, 35W - 54W TDP)
Graphique	GPU Vega avec 11 unités de calcul
Mémoire	Jusqu'à 16 Go de SDRAM DDR4-3200 par un connecteur SODIMM
Contrôleur d'éclairage LED	contrôleur d'éclairage LED 4-CH, prenant en charge - le mode courant constant (jusqu'à 2 A par canal, contrôle de la gradation à 100 kHz) - le mode tension constante (24 VDC, contrôle de la gradation à 100 kHz)
Déclenchement de caméra	sortie de déclenchement de caméra 4-CH (sortie 12 VDC)
Entrée codeur	entrée codeur quadrature 1-CH (A/ B/ Z)
Sortie numérique isolée	4-CH DO isolée à haute vitesse (< 2 us transient time, for strobe/PWM) 4-CH DO isolée à haute intensité (jusqu'à 500 mA de courant nominal)
Entrée numérique isolée	entrée numérique isolée 8-CH à haute vitesse (temps de transit < 2 us)
Contrôle des E/S en temps réel	Contrôle des E/S en temps réel basé sur le MCU breveté avec DTIO V2 ou le micrologiciel NuMCU
Port Ethernet	4x ports Gigabit Ethernet par contrôleur Intel® I350-AM4
PoE	IEEE 802.3at PoE+ PSE, budget de puissance totale de 80 W
PORT USB	4x ports USB 3.1 Gen1 (5 Gbps)
Port vidéo	1x connecteur VGA, prenant en charge la résolution 1920 x 1200 1x connecteur DP, prenant en charge la résolution 4k2k
Port série	1x ports RS-232/422/485 programmables par logiciel (COM1) 3x ports RS-232 à 3 fils (COM2/3/4) ou 1x port RS-422/485 (COM2)
Audio	1x prise jack 3,5 mm pour entrée micro et sortie haut-parleur
M.2	1x prise M.2 2280 M key NVMe (PCIe Gen3 x2) pour SSD NVMe
Entrée DC	1x bloc terminal enfichable à 3 broches pour entrée CC 8~35VDC
Sortie de commande et d'état à distance	1× bloc terminal enfichable à 3 broches pour la commande à distance et la sortie PWR LED
Dimensions de l'appareil	82 mm (L) x 118 mm (P) x 176 mm (H)
Poids	1.5 kg
Montage	Montage sur rail DIN (standard) ou montage mural (en option)
Ventilateur	Ventilateur 80 mm x 80 mm accessible de l'extérieur pour la dissipation de la chaleur du système
Température de fonctionnement	-25°C ~ 70°C /*
Température de stockage	-40°C ~85°C
Humidité de l'air	10%~90%, sans condensation
Vibrations	Fonctionnement, MIL-STD-810G, méthode 514.6, catégorie 4
Chocs	Fonctionnement, MIL-STD-810G, méthode 516.6, procédure I, tableau 516.6-II
CEM	CE/FCC Classe A, selon EN 55032 & EN 55024

Type De Processeur	AMD Ryzen, jusqu'à 4 cœurs
GPU	GPU intégré
Capacité De Mémoire	Jusqu'à 16 Go
Ports série (COM)	1x RS-232/422/485, 1x RS-422/485, 3x RS-232
Ports USB	4x USB 3.1
Ethernet Ports (LAN)	4x 1G
Alimentation par Ethernet (PoE)	PoE Ports
Ports Vidéo	1x VGA, 1x DisplayPort
E/S numériques	16 DIO
Audio	Oui
Type De Stockage	1x M.2
Tension D'entrée	8-35 VDC
Options De Montage	Montage DIN, montage mural
Température De Fonctionnement	Extra-large OT : -25°C à 70°C
Certifications Du Marché	CE/FCC, MIL-STD
