HR900-B

DFI

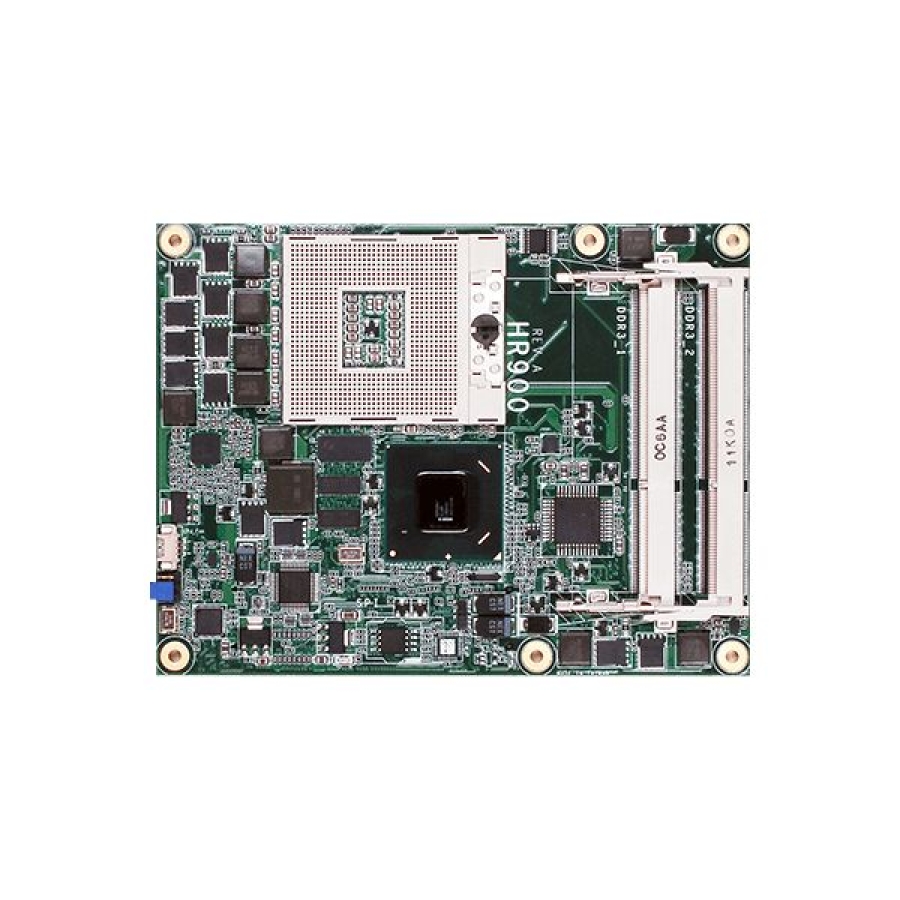

DFI HR900-B COM Express Basic Type 2 Module Support 2nd Gen Intel Core i7

End of Life

  • intel® Core™ 3ème/2ème génération, chipset Intel® QM67
  • E/S riches : 1 Intel GbE, 8 x USB 2.0
  • Expansion multiple : 1 PCIe x16, 4 x SATA, 1 x LPC, 1 x IDE, 1 x SMBus
  • 1 x VGA, 1 x LVDS, 2 x DDI (HDMI/DP/SDVO)
  • SODIMM DDR3 1600MHz double canal jusqu'à 16 Go
  • 7 ans de support du cycle de vie du CPU jusqu'à Q3′ 18 (basé sur la feuille de route Intel IOTG)

Discontinued
This product is end of life. There may still be stock available; please contact us for more information or suitable replacement solutions.

-
+

Détails

DFI a lancé la plateforme mobile HR900-B de type 2 COM Express, qui offre des performances de traitement plus élevées, une meilleure prise en charge de l'affichage graphique et des améliorations évolutives du système de mémoire et de l'interface d'E/S. Ce module embarqué utilise un chipset Intel QM67 Express prenant en charge le processeur quadruple cœur Intel Core i7-2710QE de deuxième génération et le processeur double cœur Intel Core i5-2510E de deuxième génération sur la technologie du processus 32nm. Les cœurs graphiques et processeurs sont intégrés sur une seule puce monolithique et fournissent un support graphique Intel HD pour les interfaces d'affichage DVI-I, LVDS et VGA. La microarchitecture Intel Core 32nm offre des performances supérieures à celles des processeurs de la génération précédente, tout en consommant moins d'énergie, et comprend le premier processeur mobile à quatre cœurs avec un cœur graphique intégré. Les performances sont encore améliorées grâce à l'introduction d'Intel Advanced Vector Extensions (Intel AVX) dans le jeu d'instructions, ce qui permet d'accélérer les traitements audio, vidéo et d'image complexes. En outre, cette nouvelle plateforme prend en charge Intel Hyper-Threading et la technologie améliorée Intel Turbo Boost 2.0, qui permet à chaque cœur de processeur de gérer deux fils d'instruction et d'augmenter dynamiquement la vitesse d'horloge lorsque tous les cœurs ne sont pas pleinement utilisés. Cela permet d'augmenter les performances par rapport à la plateforme de la génération précédente pour les programmes d'application optimisés multicœurs et non multicœurs. La combinaison de l'Intel Hyper-Threading, des améliorations de la technologie Intel Turbo Boost et du nouveau sous-système de cache à trois niveaux garantit des performances plus élevées pour une consommation d'énergie réduite dans un large éventail d'applications de traitement embarquées. 8 Go de mémoire système DDR3 1066/1333 MHz à double canal, deux contrôleurs Gigabit LAN et jusqu'à quatre ports d'affichage utilisant des interfaces d'affichage DVI, HDMI, LVDS et VGA basées sur le support sont pris en charge. Le moteur graphique Intel HD intégré prend en charge six unités d'exécution graphique avec turbo boost dynamique pour accélérer le traitement vidéo, et la technologie Intel Clear Video offrant une capacité d'imagerie avancée pour le Blu Ray et d'autres traitements vidéo haute définition.Le HR900-B prend également en charge Intel High Definition Audio, deux ports Serial ATA avec une vitesse allant jusqu'à 3Gb/s, deux ports Serial ATA avec une vitesse allant jusqu'à 6Gb/s, huit ports de contrôleur hôte USB 2.0, une interface d'extension PCI Express x16 (Gen 2), 5 interfaces d'extension PCI Express x1 et 4 interfaces d'extension PCI. Ce module COM Express de base de type 2 est idéal pour les applications nécessitant une plateforme stable à révision contrôlée, telles que l'automatisation du contrôle industriel, l'affichage numérique, les kiosques, l'équipement médical et les applications embarquées de jeux.

Informations Sur Les Commandes

HR900-B

Référence Fabricant : 777-HR9002-000G

Téléchargements

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

Processeur système Socket G2 988B pour:- processeurs Intel® Core™ de 3ème génération (technologie de traitement 22nm)Intel® Core™ i7-3610QE (6M Cache, jusqu'à 3,3 GHz) ; 45WIntel® Core™ i5-3610ME (3M Cache, jusqu'à 3,3 GHz) ; 35WIntel® Core™ i3-3120ME (3M Cache, 2.4 GHz) ; 35W- Processeurs Intel® Core™ de 2ème génération (technologie de processus 32nm)Intel® Core™ i7-2710QE (6M Cache, jusqu'à 3.0 GHz) ; 45WIntel® Core™ i5-2510E (3M Cache, jusqu'à 3.1 GHz) ; 35WIntel® Core™ i3-2330E (3M Cache, 2.2 GHz) ; 35WIntel® Celeron® B810 (2M Cache, 1.6 GHz) ; 35WChipset Intel® QM67Mémoire Deux SODIMM 204 broches jusqu'à 16GB Dual Channel DDR3 1600MHzBIOS UEFI 64Mbit SPIContrôleur graphique Intel® HD Graphics 4000 (processeurs de 3ème génération) Intel® HD Graphics 3000 (processeurs de 2ème génération) Intel® HD Graphics 3000 (processeurs de 3ème génération) HD Graphics 3000 (processeurs de 2ème génération) Intel® HD Graphics (processeurs Intel® Celeron™)Fonctionnalité DirectX Video Acceleration (DXVA) pour accélérer le traitement vidéo - Full AVC/VC1/MPEG2 HW Decode Supporte DirectX 11/10.1/10/9 et OpenGL 3.0 (processeurs de 3ème génération) Prise en charge de DirectX 10.1/10/9 et OpenGL 3.0 (processeurs de 2ème génération)Affichage 1 x VGA1 x LVDS 2 x DDI(HDMI/DP/SDVO)VGA : résolution jusqu'à 2048×1536 @ 75HzLVDS : double canal 36/48-bit, résolution jusqu'à 1920×1200 @ 60HzHDMI/DP : résolution jusqu'à 1920×1200 @ 60HzInterface d' extension 1 PCIe x165 PCIe x14 PCI1 x LPC1 x IDE1 x SMBusInterface audio HD AudioContrôleur Ethernet 1 x Intel® 82579LM (10/100/1000Mbps)E/S USB 8 x USB 2.0SATA 2 x SATA 3.0 (jusqu'à 6Gb/s) 2 x SATA 2.0 (jusqu'à 3Gb/s)DIO 1 x DIO 8-bitWatchdog Timer Output & Interval System Reset, programmable par logiciel de 1 à 255 secondesType d' alimentation 4,75V~20V, 5VSB, VCC_RTC (mode ATX) 4,75V~20V, VCC_RTC (mode AT)Consommation 54,70 W avec i7-2710QE à 2.10GHz et 2x 4GB DDR3 SODIMMOS Support OS Support Windows XP Professional x86 & SP3 (32-bit)Windows XP Professional x64 & SP2 (64-bit) Windows 7 Ultimate x86 & SP1 (32-bit)Windows 7 Ultimate x64 & SP1 (64-bit)Windows 8 Enterprise x86 (32-bit) Windows 8 Enterprise x64 (64-bit)Environnement Température Fonctionnement : 0 à 60°CStockage : -20 à 85°CHumidité Fonctionnement : 10 à 90 % HR Stockage : 10 à 90% RHMTBF TBDMécanisme Dimensions COM Express® Basic 95mm (3.74″) x 125mm (4.9″)Conformité PICMG COM Express® R1.0, Type 2Normes et certifications Certifications CE, FCC Class B, RoHS, ULListe d'emballage Liste d'emballage 1 Carte HR900-B1 Disque de pilotes/utilités

Informations Sur La Livraison

Les commandes passées par les clients de l'EMEA seront livrées par DHL.

Méthodes Et Options De Paiement

Les options de paiement acceptées pour les clients de la zone EMEA sont VISA, Mastercard ou les virements bancaires en livres sterling.

DFI: Informations sur la garantie et le service

Nous offrons une garantie complète de 2 ans sur tous les DFI produits vendus et distribués dans la zone EMEA lorsqu'ils sont achetés directement sur Assured Systems. Nous sommes fiers d'être un partenaire officiel et pouvons distribuer des produits avec une livraison sécurisée et certifiée directement à partir de notre centre au Royaume-Uni DFI et pouvons distribuer des produits avec une livraison sécurisée et certifiée directement depuis notre centre au Royaume-Uni.
