Qu'est-ce que le DVI ?

Dans cet article:

  1. Qu'est-ce qu'un DVI-D Dual Link 24+1 ?
  2. Qu'est-ce qu'un DVI-D Single Link 18+1 ?
  3. Qu'est-ce que le DVI-I Dual Link 24+5 ?
  4. Qu'est-ce que Mini DVI ?

L'interface visuelle numérique (DVI) est une norme d'interface vidéo largement utilisée pour transmettre des signaux vidéo numériques à partir d'appareils sources tels que des ordinateurs vers des appareils d'affichage tels que des moniteurs ou des projecteurs. Introduite à la fin des années 1990, la norme DVI a remplacé les anciennes connexions analogiques VGA, offrant une meilleure qualité d'image et une compatibilité avec les écrans numériques émergents.

Les connecteurs DVI sont disponibles en plusieurs variantes, notamment DVI-D (numérique uniquement), DVI-I (numérique et analogique intégré) et DVI-A (analogique uniquement), afin de répondre aux différents types de signaux et de permettre des connexions d'appareils polyvalentes.

Capable de transmettre des signaux vidéo haute définition allant de la définition standard (SD) à la haute définition (HD) et au-delà, le DVI prend en charge les configurations à lien unique et à double lien. Le DVI à double liaison offre une plus grande largeur de bande pour la transmission de résolutions et de taux de rafraîchissement plus élevés.

Bien que les nouvelles normes d'interface telles que HDMI et DisplayPort aient largement remplacé le DVI dans l'électronique grand public, le DVI reste prédominant dans des applications spécifiques telles que les anciens ordinateurs, les configurations d'affichage professionnelles et les équipements anciens.

DVI-D Dual Link 24+1 est un type de connecteur d'interface visuelle numérique (DVI) principalement utilisé pour transmettre des signaux vidéo numériques entre des ordinateurs, des moniteurs et d'autres dispositifs d'affichage. La désignation "24+1" signifie que le connecteur possède 24 broches pour les signaux vidéo numériques et une broche supplémentaire pour les signaux analogiques, bien que les connecteurs DVI-D transmettent exclusivement des signaux numériques, rendant la broche analogique inutilisée.

FEMELLE MÂLE

  1. Quelles sont les principales caractéristiques des connecteurs DVI-D Dual Link ?

Les connecteurs DVI-D Dual Link prennent en charge la transmission vidéo haute définition avec des résolutions allant jusqu'à 2560×1600 pixels, ce qui les rend idéaux pour les applications exigeantes telles que les jeux, le montage vidéo et la conception graphique. Ils bénéficient d'une bande passante plus large que les connecteurs DVI à lien unique, ce qui permet d'obtenir des résolutions et des taux de rafraîchissement plus élevés.

  1. Quels sont les câbles typiques pour les connexions DVI-D Dual Link ?

Les longueurs de câble pour les connexions DVI-D Dual Link peuvent varier en fonction des exigences spécifiques et de la qualité du câble. Pour les installations de bureau, les longueurs de câble typiques sont comprises entre 1 et 5 mètres, reliant les ordinateurs dotés de sorties DVI à des moniteurs ou à des concentrateurs d'affichage.

  1. Qu'en est-il des câbles plus longs pour les installations professionnelles ou les systèmes de divertissement à domicile ?

Dans les installations professionnelles ou les systèmes de divertissement à domicile, des câbles plus longs peuvent être nécessaires pour connecter des sources DVI-D Dual Link à des écrans ou des projecteurs distants. Les câbles DVI-D Dual Link peuvent généralement transmettre des signaux sur des distances allant de 5 à 15 mètres ou plus, en fonction de la qualité du câble et des facteurs environnementaux.

  1. Comment des facteurs tels que la qualité du câble et la résolution de l'écran affectent-ils les connexions DVI-D Dual Link ?

Des câbles plus longs pour les connexions DVI-D Dual Link peuvent nécessiter des câbles de haute qualité afin de maintenir l'intégrité du signal et d'éviter la dégradation sur de longues distances. Des facteurs tels que les interférences électromagnétiques et la résolution de l'écran peuvent également influencer la longueur maximale de câble supportée dans une configuration donnée.

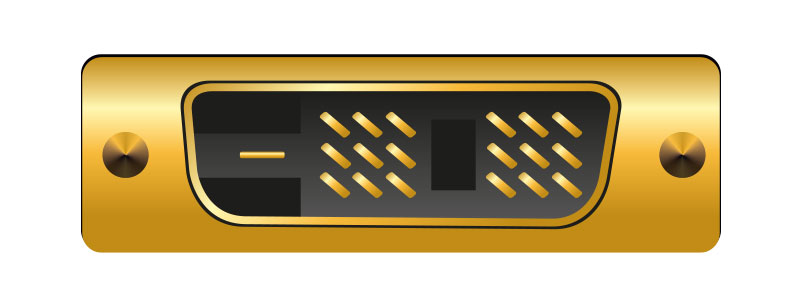

DVI-D Single Link 18+1 est une variante du connecteur Digital Visual Interface (DVI) utilisé pour transmettre des signaux vidéo numériques entre des ordinateurs, des moniteurs et d'autres dispositifs d'affichage. La désignation "18+1" signifie que le connecteur possède 18 broches pour les signaux vidéo numériques et une broche supplémentaire pour les signaux analogiques, bien que les connecteurs DVI-D Single Link transmettent exclusivement des signaux numériques, rendant la broche analogique inutilisée.

  1. Quelles sont les principales caractéristiques des connecteurs DVI-D Single Link ?

Les connecteurs DVI-D Single Link sont capables de prendre en charge des résolutions allant jusqu'à 1920×1200 pixels, ce qui les rend adaptés aux applications vidéo de définition standard et de haute définition. Bien qu'ils offrent une largeur de bande inférieure à celle des connecteurs DVI-D Dual Link, ils conviennent à la plupart des configurations d'affichage de bureau et grand public.

  1. Quels sont les câbles typiques pour les connexions DVI-D Single Link ?

Comme pour les connexions DVI-D Dual Link, les longueurs de câble pour les connexions DVI-D Single Link peuvent varier en fonction des besoins spécifiques et de la qualité du câble. Pour les installations de bureau, les longueurs de câble typiques vont de 1 à 5 mètres, reliant les ordinateurs dotés de sorties DVI à des moniteurs ou à des concentrateurs d'affichage.

  1. Qu'en est-il des câbles plus longs pour les installations professionnelles ou les systèmes de divertissement à domicile ?

Dans les installations professionnelles ou les systèmes de divertissement à domicile, des câbles plus longs peuvent être nécessaires pour connecter des sources DVI-D Single Link à des écrans ou projecteurs distants. Les câbles DVI-D Single Link peuvent généralement transmettre des signaux sur des distances allant de 5 à 15 mètres ou plus, en fonction de la qualité du câble et des facteurs environnementaux.

  1. Comment des facteurs tels que la qualité du câble et la résolution de l'écran affectent-ils les connexions DVI-D Single Link ?

Tout comme pour les connexions DVI-D Dual Link, des câbles plus longs pour les connexions DVI-D Single Link peuvent nécessiter des câbles de haute qualité afin de maintenir l'intégrité du signal et d'éviter sa dégradation sur de longues distances. Des variables telles que la qualité du câble, les interférences électromagnétiques et la résolution de l'écran peuvent avoir un impact sur la longueur maximale de câble supportée dans une configuration donnée.

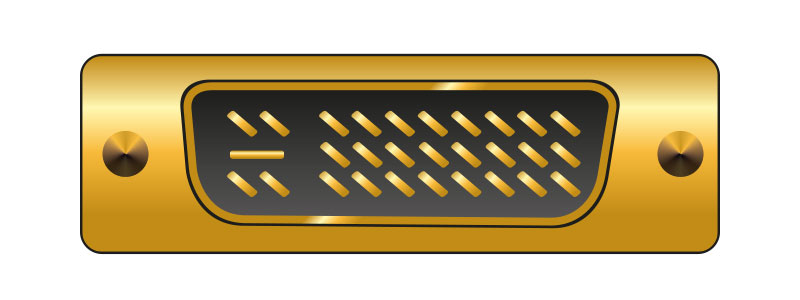

DVI-I Dual Link 24+5 est un type de connecteur d'interface visuelle numérique (DVI) conçu pour transmettre des signaux vidéo numériques et analogiques entre des ordinateurs, des moniteurs et d'autres dispositifs d'affichage. La désignation "24+5" indique que le connecteur possède 24 broches pour les signaux vidéo numériques et 5 broches supplémentaires pour les signaux analogiques. Cela permet aux connecteurs DVI-I Dual Link de prendre en charge la transmission vidéo numérique haute définition avec des résolutions allant jusqu'à 2560×1600 pixels, ainsi que la transmission vidéo analogique pour la compatibilité avec les anciens dispositifs d'affichage.

  1. Quelles sont les principales caractéristiques des connecteurs DVI-I Dual Link ?

Les connecteurs DVI-I Dual Link offrent une grande polyvalence en prenant en charge les signaux vidéo numériques et analogiques. Ils sont capables de transmettre de la vidéo numérique haute définition avec des résolutions allant jusqu'à 2560×1600 pixels, tout en prenant en charge les signaux analogiques pour assurer la compatibilité avec les anciens dispositifs d'affichage.

  1. Quelles sont les longueurs de câble typiques pour les connexions DVI-I Dual Link ?

Les longueurs de câble pour les connexions DVI-I Dual Link peuvent varier en fonction des exigences spécifiques et de la qualité du câble. Pour les installations de bureau, les longueurs de câble habituelles sont comprises entre 1 et 5 mètres et sont généralement utilisées pour connecter des ordinateurs dotés de sorties DVI à des moniteurs ou à des concentrateurs d'affichage.

  1. Qu'en est-il des câbles plus longs pour les installations professionnelles ou les systèmes de divertissement à domicile ?

Dans les installations professionnelles ou les systèmes de divertissement à domicile, des câbles plus longs peuvent être nécessaires pour connecter des sources DVI-I Dual Link à des écrans ou des projecteurs distants. Les câbles DVI-I Dual Link peuvent généralement transmettre des signaux sur des distances allant de 5 à 15 mètres ou plus, en fonction de la qualité du câble et des facteurs environnementaux.

  1. Comment des facteurs tels que la qualité du câble et la résolution de l'écran affectent-ils les connexions DVI-I Dual Link ?

Comme pour les autres connecteurs DVI, des câbles plus longs pour les connexions DVI-I Dual Link peuvent nécessiter des câbles de haute qualité afin de maintenir l'intégrité du signal et d'éviter sa dégradation sur de longues distances. Des facteurs tels que la qualité du câble, les interférences électromagnétiques et la résolution de l'écran peuvent influencer la longueur maximale de câble supportée dans une configuration donnée.

  1. Quels sont les câbles généralement utilisés ou adaptés aux connexions DVI ?

Pour les connexions DVI, les câbles couramment utilisés sont les câbles DVI-D, DVI-I et DVI-A. Les câbles DVI-D transmettent uniquement des signaux numériques, ce qui les rend adaptés aux écrans numériques. Les câbles DVI-I prennent en charge à la fois les signaux numériques et analogiques, ce qui leur permet de s'adapter à diverses configurations d'affichage. Les câbles DVI-A transmettent uniquement des signaux analogiques et sont moins courants dans les environnements d'affichage numérique. Le choix du câble dépend des exigences spécifiques de la configuration de l'écran et de la compatibilité avec les appareils connectés.

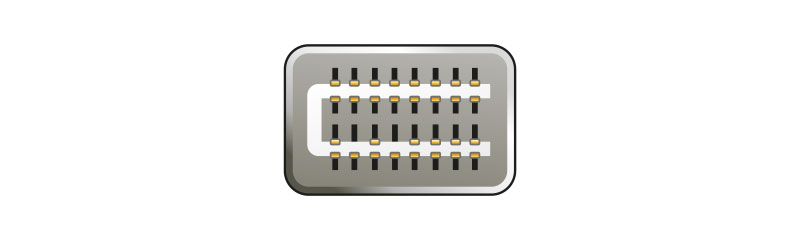

Qu'est-ce que Mini DVI ?

Le mini DVI est une version compacte du connecteur Digital Visual Interface (DVI) principalement utilisé par Apple dans certains de ses anciens ordinateurs Mac, en particulier les modèles MacBook et iMac du milieu des années 2000 à la fin des années 2000. Le connecteur Mini DVI est spécifiquement conçu pour transmettre des signaux vidéo numériques de l'ordinateur à un dispositif d'affichage externe, tel qu'un moniteur ou un projecteur.

  1. Quelles sont les longueurs de câble typiques pour les connexions Mini DVI ? Les câbles Mini DVI sont généralement utilisés pour connecter des ordinateurs Mac dotés de sorties Mini DVI à des écrans externes dotés d'entrées DVI. Les longueurs de câble pour les connexions Mini DVI sont généralement relativement courtes, allant de quelques pieds à environ 10 pieds (1 à 3 mètres). Ces longueurs de câble plus courtes conviennent aux installations de bureau ou aux présentations où l'ordinateur est placé près du dispositif d'affichage.
  2. Quelle est la prévalence des connecteurs Mini DVI aujourd'hui ? Il est important de noter que les connecteurs Mini DVI sont moins répandus dans les paysages technologiques contemporains. Les ordinateurs Mac plus récents sont passés à d'autres normes de connecteur d'affichage, telles que Mini DisplayPort, Thunderbolt ou USB-C. Par conséquent, les câbles Mini DVI peuvent être moins facilement disponibles sur le marché et nécessiter des adaptateurs ou des convertisseurs pour se connecter à des dispositifs d'affichage modernes dotés de différents connecteurs d'entrée.
  3. Quelles sont les conséquences de la baisse de popularité du Mini DVI ? À mesure que les nouveaux ordinateurs Mac adoptent d'autres normes de connecteur d'affichage, la disponibilité des câbles Mini DVI peut diminuer au fil du temps. Les utilisateurs qui utilisent des connexions Mini DVI devront peut-être se procurer des adaptateurs ou des convertisseurs pour s'interfacer avec des dispositifs d'affichage modernes dotés de connecteurs d'entrée différents. Il est essentiel de tenir compte de la compatibilité et de l'accessibilité lors de l'utilisation de connexions Mini DVI dans des installations contemporaines.
  4. L'utilisation de Mini DVI présente-t-elle des avantages ? Bien que les connecteurs Mini DVI soient moins courants, ils constituent toujours des options viables pour les anciens ordinateurs Mac dotés de sorties compatibles. Grâce à leur taille compacte, ils conviennent aux appareils portables tels que les ordinateurs de bureau, ce qui permet aux utilisateurs de se connecter à des écrans externes pour des présentations ou des configurations de bureau étendues. En outre, les câbles et adaptateurs Mini DVI existants peuvent offrir des solutions rentables pour connecter des appareils anciens à des écrans équipés de DVI.
  5. Comment les utilisateurs peuvent-ils adapter les connexions Mini DVI aux configurations modernes ? Pour les utilisateurs qui souhaitent intégrer les connexions Mini DVI dans des installations modernes, les adaptateurs ou les convertisseurs sont indispensables. Ces accessoires permettent aux ordinateurs Mac équipés de Mini DVI de se connecter à des écrans dotés d'entrées HDMI, DisplayPort ou USB-C, garantissant ainsi la compatibilité avec un large éventail d'appareils contemporains. Il est conseillé de rechercher et de sélectionner des adaptateurs ou des convertisseurs qui répondent à des exigences de connectivité spécifiques et prennent en charge les résolutions d'affichage souhaitées.
