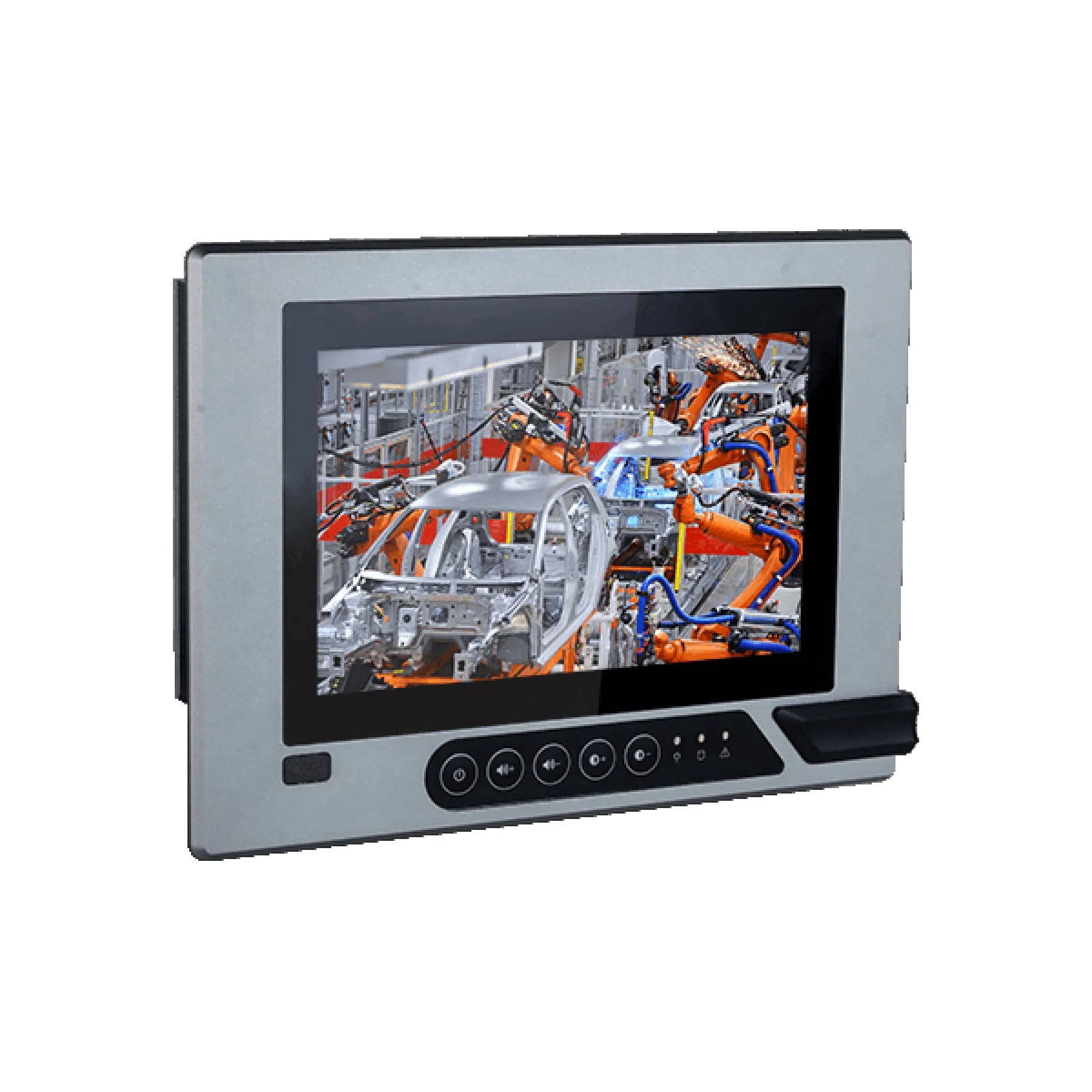

DFI KSM070-AL 7″ Intel Atom/Celeron Modular-Designed Fanless Touch Panel PC
KSM070-AL
- Conception modulaire exclusive - Plate-forme d'affichage adaptative
- OSD frontal et baie de disque SATA 2.5″ accessible
- Plusieurs tailles de panneaux 7″, 10.1″, 12.1″, 15″, 15.6″, 17″, 18.5″, 19″, 21.5″.
- Écran tactile résistif/capacitif projectif
- Supporte le module de carte d'alimentation 24V / 9~48V
- Conception sans ventilateur, sans câble
- contrôle de la puissance d'allumage 12V / 24V / 48V
- 15 ans de support du cycle de vie du CPU jusqu'à Q4'31 (basé sur la feuille de route Intel IOTG)
Détails
La série KSM-AL est DFIla série KSM-AL est une gamme de PC sans ventilateur basée sur les processeurs Intel Atom pour l'automatisation industrielle, l'infotainment, le libre-service, le transport intelligent et les applications IoT. Cette série prend en charge un panneau LCD rétroéclairé par LED de 7 à 21,5 pouces avec des fonctionnalités telles que le PCAP ou le tactile résistif, l'écran tactile à doigts gantés, l'auto-dimming et le cadre avant en alliage d'aluminium, plus l'indice IP65 pour la protection contre la poussière et la pénétration de l'eau. La série KSM-AL offre l'option d'une gestion intégrée de l'allumage de l'alimentation et deux emplacements Mini PCIe internes, adaptés aux applications embarquées et au marché des véhicules à guidage automatique. Avec une entrée d'alimentation étendue de 9 à 48V DC et une protection contre les surtensions OVP/OCP/ESD, le système peut être mis sous tension et fonctionner en toute sécurité. La série KSM-AL prend également en charge la plate-forme d'affichage adaptative (ADP) de DFIla série KSM-AL prend également en charge la technologie ADP (Adaptive Display Platform) d'Epson. Il s'agit d'une solution PC innovante qui offre la flexibilité d'une intégration modulaire des composants PC pour accélérer le développement des produits et réduire les délais de mise sur le marché.Informations Sur Les Commandes
| KSM070-AL | 7″, luminosité 500nit, format 16:9, résolution 800 x 480, durée de vie du rétroéclairage 40 000 heures |
| KSM101-AL | 10.1″, 350nit de luminosité, format 16:10, résolution 1280 x 800, 25 000 heures de durée de vie du rétroéclairage |
| KSM121-AL | 12.1″, 500nit de luminosité, format 4:3, résolution 1024 x 768, 30 000 heures de durée de vie du rétroéclairage |
| KSM150-AL | 15″, luminosité 300nit, format 4:3, résolution 1024 x 768, durée de vie du rétroéclairage 70 000 heures |
| KSM156-AL | 15.6″, 400nit de luminosité, format 16:9, résolution 1366 x 768, durée de vie du rétroéclairage 50 000 heures |
| KSM170-AL | 17″, luminosité 350nit, format 5:4, résolution 1280 x 1024, durée de vie du rétroéclairage 30 000 heures |
| KSM185-AL | 18.5″, luminosité 450nit, format 16:9, résolution 1366 x 768, durée de vie du rétroéclairage 50 000 heures |
| KSM190-AL | 19″, luminosité 350nit, format 5:4, résolution 1280 x 1024, durée de vie du rétroéclairage 70 000 heures |
| KSM215-AL | 21.5″, luminosité 300nit, format 16:9, résolution 1920 x 1080, durée de vie du rétroéclairage 50 000 heures |
Téléchargements
Intégration Du Système
N'hésitez pas à nous demander comment nous pouvons configurer votre solution
Opérations Mondiales
Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier
Garantie Complète
Garanties de premier plan sur toutes les solutions en standard
Support Technique
Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet
Vous Ne Trouvez Pas Ce Que Vous Voulez ?
Spécifications
| KSM070-AL | |
| Type d'écran | panneau LCD TFT de 7 pouces |
| Rapport d'aspect | 16:9 |
| Résolution max. Résolution | 800 x 480 |
| Luminosité (cd/m2) | 500 |
| Type d'écran tactile | Capacitif projeté / Résistif 4 fils |
| Durée de vie du rétroéclairage (heures) | 40,000 |
| USB (Opt) | 1 x USB 2.0 |
| Clavier OSD (Opt) | Rétro-éclairage On-Off / Luminosité Up / Brightness Down / Audio Up / Audio Down |
| Indicateurs LED (Opt) | LED d'alimentation / LED HDD / LED d'alarme |
| Haut-parleur (Opt) | 2 x 1.5W Haut-parleur |
| Atténuation automatique (Opt) | Capteur de lumière |
| Température de fonctionnement | -de 20 à 70°C |
| Température de stockage | -30 à 80°C |
| Humidité relative | 5 à 90% RH (sans condensation) |
| Processeur | Processeur Intel Atom® x5-E3940, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W Processeur Intel® Celeron® N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W |
| Mémoire | Un SODIMM 204 broches jusqu'à 8 Go |
| BIOS | Insyde SPI 128Mbit (supporte uniquement le boot UEFI) |
| Contrôleur graphique | Intel® HD Graphics |
| Caractéristiques graphiques | OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0 HW Decode : H.264, MPEG2, VC1, VP8, H.265, MPEG4 HW Encode : H.264, MPEG2, MPEG4 |
| Affichage graphique | 1 x DP++ 1 x VGA ou DVI-D (DVI-D disponible sur demande) |
| Triple affichage | Module de panneau, DP++, VGA ou DVI-D |
| Stockage externe | 1 x 2.5″ SATA 3.0 Drive Bay (accessible) |
| Interface d'extension | 1 x Mini PCIe pleine taille (USB/PCIe) 1 x Mini PCIe demi-taille (USB/PCIe/mSATA) 1 x Emplacement SIM |
| Codec audio | Realtek ALC262 |
| Contrôleur | 2 x Intel® I210IT PCIe (10/100/1000Mbps) |
| Indicateurs LED | 1 x LED d'alimentation |

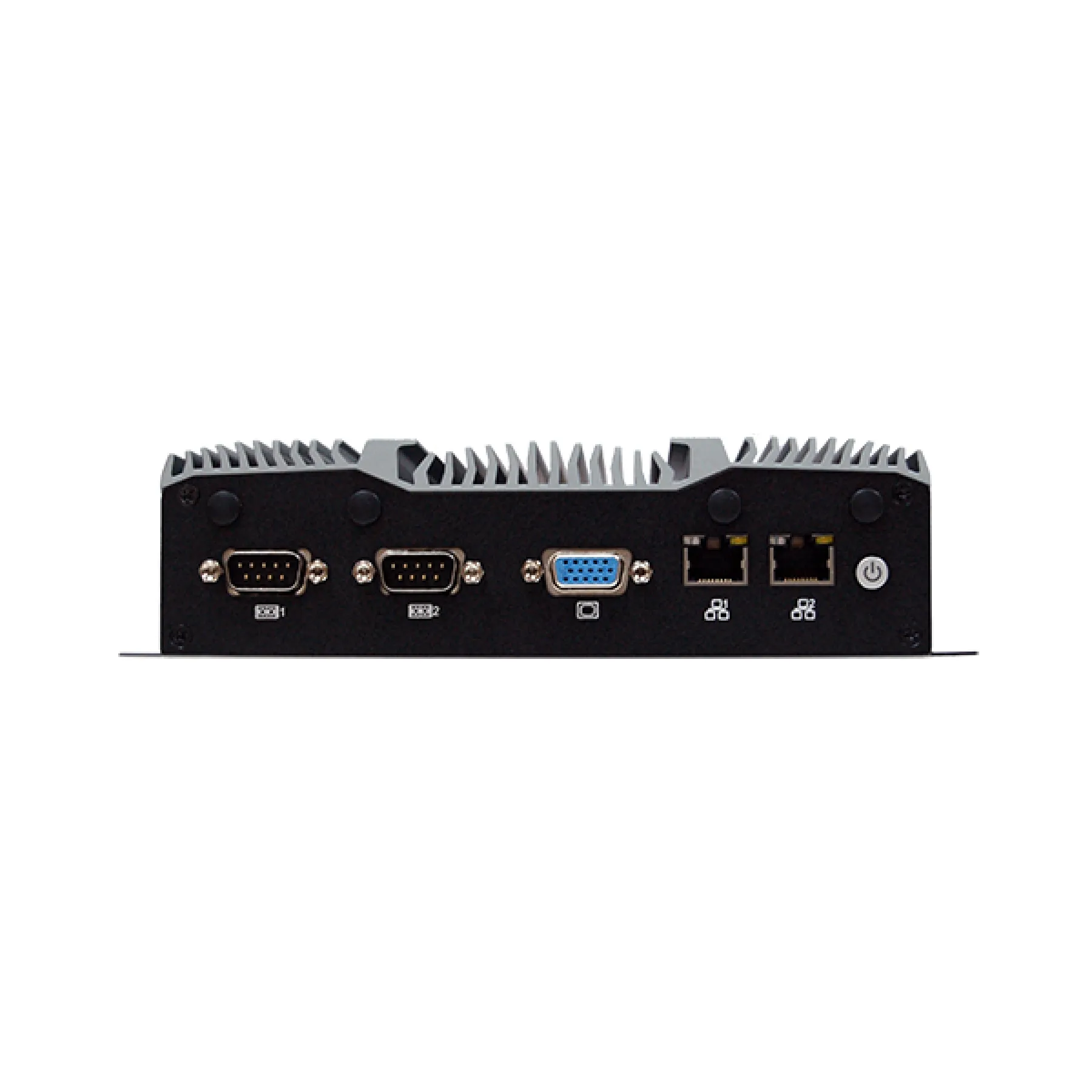

| Série | 2 x RS-232/422/485 (DB9) Prise en charge de l'alimentation 5V/12V |
| Ethernet | 2 x GbE (RJ-45) (10/100/1000Mbps) 802.3 af PoE (PSE), Port individuel 15.4W (disponible sur demande) |
| DIO | 4 x DI / 4 x DO (bloc terminal à 10 broches) (disponible sur demande) |
| Boutons | 1 x bouton d'alimentation, 1 x bouton de réinitialisation |
| Antennes Wi-Fi | 4 x trou d'antenne pour module Wi-Fi |

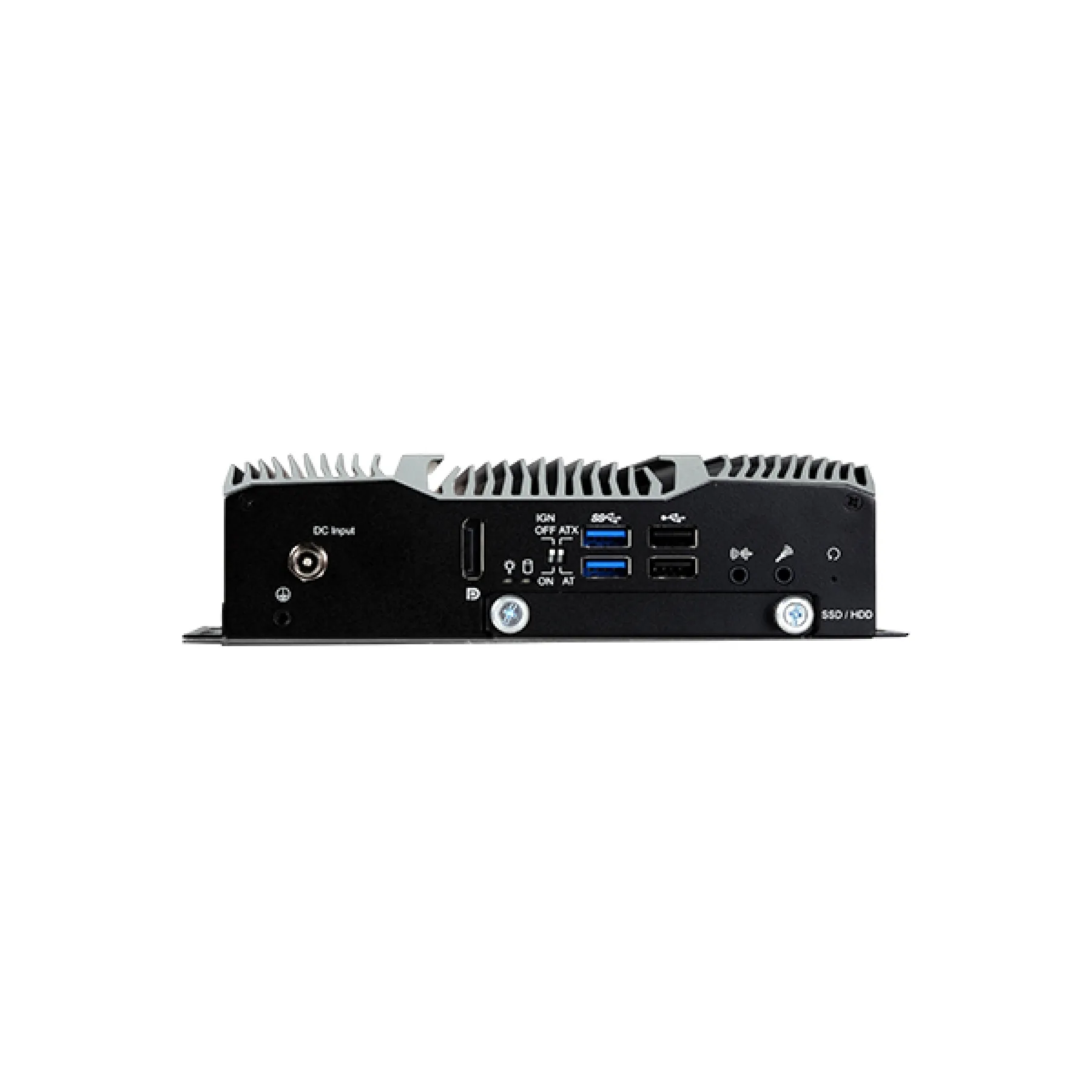

| USB | 2 x USB 3.0 (type A) 2 x USB 2.0 (disponible sur demande) |
| Écran | 1 x DP++ |
| Audio | 1 x sortie ligne |
| Commutateur | 1 x commutateur AT/ATX |
| Mise sous/hors tension à distance | 1 x bloc terminal à 2 broches |
| Sortie et intervalle de la minuterie chien de garde | Réinitialisation du système, programmable par logiciel de 1 à 255 secondes |

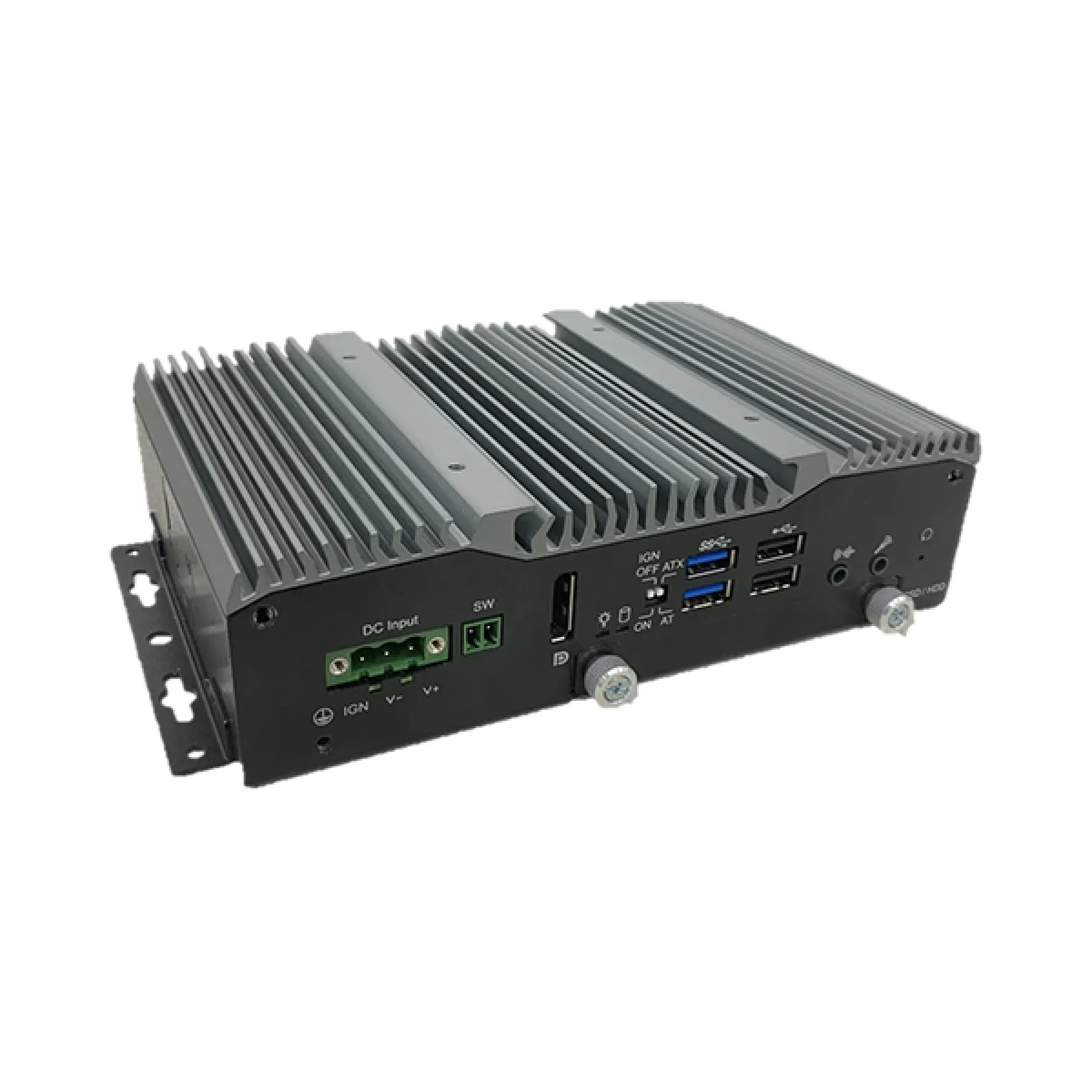

| Mise sous/hors tension de l'allumage | Détection automatique de la tension de démarrage et d'arrêt pour la protection contre les faibles puissances Prise en charge de l'entrée 12V/24V/48V DC Commutateur d'E/S sélectionnable Allumage Marche/Arrêt |
| Chronomètre Watchdog | Réinitialisation du système, programmable par logiciel de 1 à 255 secondes |
| Antenne | 4 x trous d'antenne |
| Type d'alimentation | entrée 24 VDC (disponible sur demande) |
| Connecteur d'alimentation | bloc terminal à 3 broches |
| Prise en charge du système d'exploitation | Windows 10 IoT Enterprise 64 bits |
| Construction | Cadre frontal en aluminium |
| Indice de protection IP | Protection du panneau avant IP65 |
| Montage | Montage sur panneau/VESA |
| Dimensions de l'écran | 224 x 163,55 x 72,9 |
| Poids | 2.2 kg |
| Choc | A DÉTERMINER |
| Vibrations | Non-op : 1.5G, onde sinusoïdale 10 ~ 300 Hz, 10 min/cycle, 3 cycles dans chaque direction X, Y, Z |
| Certifications | CE / FCC Classe A |
| Technologie Tactile | Projeté Capacitif, Résistif |
|---|---|
| Protection Contre Les Infiltrations | IP65 |
| Luminosité | 500nit, Standard |
| Résolution | 800x480, Spécial/Autre |
| GPU | GPU intégré |
| Capacité De Mémoire | Jusqu'à 8 Go |
| Type De Refroidissement | Sans Ventilateur, Oui |
| Ports série (COM) | 2 ports, 2 ports, 4 ports, 4 ports, RS-232/422/485 |
| Ports USB | 2 ports, 2 ports, 4 ports, 4 ports, 6 ports, USB 2.0, USB 3.0 |
| Ethernet Ports (LAN) | 2 Ports, 2 Ports |
| Alimentation par Ethernet (PoE) | PoE Ports |
| Sans fil | Cellulaire, Wi-Fi |
| Audio | Oui |
| Ports Vidéo | 1x DVI, 1x DisplayPort, 1x VGA, 3 ports |
| E/S numériques | 8 DIO |
| Type De Stockage | 1, 1, 2, 2,5", mSATA |
| Type D'expansion | 2, 2, Tout type d'extension, Mini PCI Express |
| Tension D'entrée | 24 VDC, 9-48 VDC |
| Options De Montage | Montage sur panneau, montage VESA |
| Température De Fonctionnement | -20°C à 70°C, large |
| Certifications | CE/FCC |
| Support du système d'exploitation | Linux, Windows 10, Windows 10 IoT, Windows 10 Pro |
