KSM-SD

Name: DFI KSM-SD Series 6th Gen Intel Core i7/i5/i3, Front IP65 Touch Panel PC
SKU: KSM-SD

DFI

DFI Série KSM-SD 6ème génération Intel Core i7/i5/i3, PC à écran tactile IP65 en façade

KSM-SD

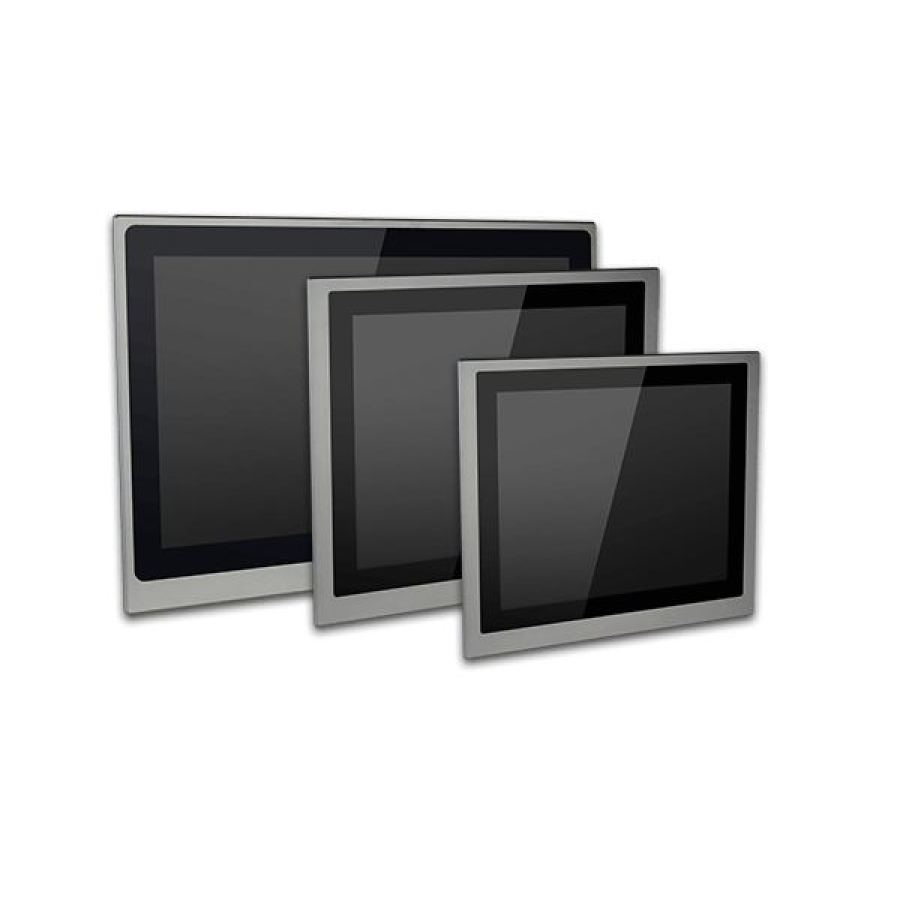

écrans 15″, 15.6″, 17″, 18.5″, 19″, 21.5″
Prise en charge de la plate-forme d'affichage adaptatif
Plusieurs tailles de panneaux avec écran tactile résistif/papacitif
Prise en charge de l'alimentation 9~36V
Conception sans ventilateur Processeur Intel Core avec conception sans ventilateur
cycle de vie du processeur de 15 ans jusqu'à Q4′ 29 (basé sur la feuille de route Intel IOTG)

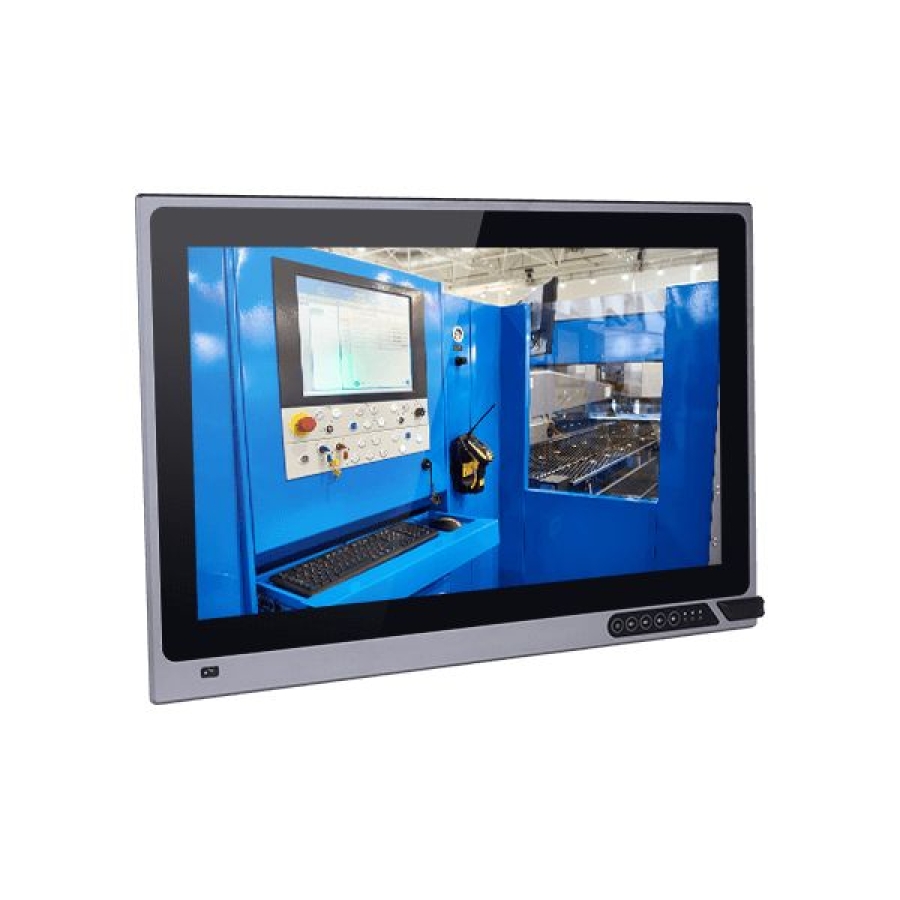

OSD frontal et baie de disque SATA 2.5″ accessible

Code Produit: KSM-SD

Catégories: DFI, Ordinateurs industriels à écran tactile, Panel PC IP65, Panel Mount Panel PCs

Range: DFI

Détails

La série DFI La série KSM-SD est un PC à écran tactile haute performance équipé de processeurs Intel Atom i3/i5/i7. Cette série se décline en plusieurs tailles : 15", 15,6", 17", 18,5", 19" et 21,5". Tous ces modèles sont dotés d'un système tactile capacitif résistif ou projectif.

Informations Sur Les Commandes

KSM150-SD :	panneau LCD TFT de 15
KSM156-SD :	15.panneau LCD TFT 6
KSM170-SD :	ecran LCD TFT 17
KSM185-SD :	18.panneau LCD TFT 5″ (en anglais)
KSM190-SD :	ecran LCD TFT 19
KSM215-SD :	21.ecran LCD TFT 5

Téléchargements

DFI Fiche technique KSM-SD (PDF)

1.15MB

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Conception Sur Mesure

Spécifications

Processeur	processeurs Intel® Core™ de 6ème génération, LGA 1151 SocketIntel® Core™ i7-6700TE, Quad Core, 8M Cache, 2.4GHz (3.4GHz), 35WIntel® Core™ i5-6500TE, Quad Core, 6M Cache, 2.3GHz (3.3GHz), 35WIntel® Core™ i3-6100TE, Dual Core, 4M Cache, 2.7GHz, 35W
Jeu de puces	Jeu de puces Intel® Q170
Mémoire	Deux SODIMM 260 broches jusqu'à 32 GoDDR4 double canal 1866/2133 MHz
BIOS	Insyde SPI 128Mbit
Ecran	KSM150-SD : 15″ TFT LCD PanelKSM156-SD : 15.6″ TFT LCD PanelKSM170-SD : 17″ TFT LCD PanelKSM185-SD : 18.5″ TFT LCD PanelKSM190-SD : 19″ TFT LCD PanelKSM215-SD : 21.5″ TFT LCD Panel
Luminosité	KSM150-SD : 300 (cd/m²)KSM156-SD : 400 (cd/m²)KSM170-SD : 350 (cd/m²)KSM185-SD : 450 (cd/m²)KSM190-SD : 350 (cd/m²)KSM215-SD : 300 (cd/m²)
Durée de vie du rétroéclairage	KSM150-SD : 70 000 heuresKSM156-SD : 50 000 heuresKSM170-SD : 30 000 heuresKSM185-SD : 50 000 heuresKSM190-SD : 70 000 heuresKSM215-SD : 50 000 heures
Résolution maximale	KSM150-SD : 1024 x 768KSM156-SD : 1366 x 768KSM170-SD : 1280 x 1024KSM185-SD : 1366 x 768KSM190-SD : 1280 x 1024KSM215-SD : 1920 x1080
Type d'écran tactile	Capacitif projeté / Résistif 5 fils
Contrôleur	Intel® HD Gen 9 Graphique
Caractéristiques	OpenGL 5.0, DirectX 12, OpenCL 2.1HW Décodage : AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9HW Encodage : MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9
Affichage	1 x VGA1 x DVI (signal DVI-D)1 x HDMI/DP (DP disponible sur demande)VGA : résolution jusqu'à 1920×1200 @ 60HzDVI : résolution jusqu'à 2560×1600 @ 60HzHDMI : résolution jusqu'à 4096×2160 @ 24Hz ou 2560×1600 @ 60HzDP : résolution jusqu'à 4096×2304 @ 60Hz
Triple affichage	VGA + DVI (signal DVI-D) + HDMIVGA + DVI (signal DVI-D) + DP
Externe/Interne	1 x 2.5″ SATA 3.0 baie de lecteur
Interface	1 x Mini PCIe pleine taille (PCIe/USB)1 x Mini PCIe demi taille (USB/mSATA)
Haut-parleur	TBD
Contrôleur	1 x Intel® I211AT PCIe (10/100/1000Mbps)1 x Intel® I219V avec iAMT11.0 PCIe (10/100/1000Mbps) (seul le Core i7/i5 supporte iAMT)
Indicateurs	1 x LED d'alimentation1 x LED HDD
E/S avant : Série	2 x RS-232/422/485 (DB-9) (RS-232 avec alimentation)2 x RS-232/422/485 (DB-9)
USB	1 x USB 2.0
Boutons	1 x bouton d'alimentation1 x bouton de réinitialisation
Clavier OSD	Rétro-éclairage On-Off / Luminosité Up / Brightness Down / Audio Up / Audio Down
Indicateurs LED	LED d'alimentation / LED HDD / LED d'alarme

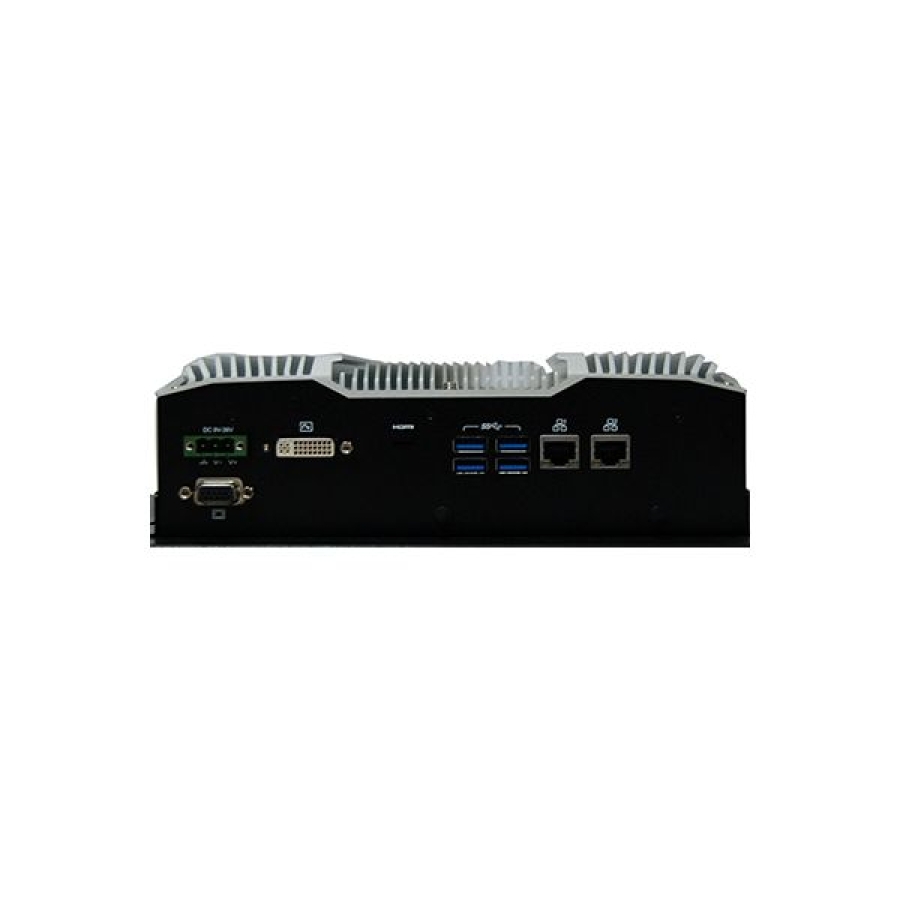

E/S arrière : Ethernet	2 x GbE (RJ-45)
USB	4 x USB 3.0 (type A)
Affichage	1 x DVI (signal DVI-D)1 x HDMI/DP (DP disponible sur demande)
Sortie et intervalle	Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
Type d'entrée	entrée 9~36 VDC Entrée 12 VDC (disponible sur demande)
Connecteur	bloc terminal à 3 pôles
Support OS	Windows 7 (32/64 bits)Windows 10 IoT LTSB RS1 Enterprise (64 bits) Linux
Température de fonctionnement	KSM150-SD : -20 à 70°CKSM156-SD : 0 à 60°CKSM170-SD : 0 à 50°CKSM185-SD : 0 à 60°CKSM190-SD : -20 à 70°CKSM215-SD : 0 à 60°C
Température de stockage	KSM150-SD : -30 à 70°CKSM156-SD : -20 à 60°CKSM170-SD : -20 à 60°CKSM185-SD : -20 à 60°CKSM190-SD : -30 à 85°CKSM215-SD : -20 à 60°C
Humidité relative	5 à 90% RH (sans condensation)
Dimensions	KSM150-SD : 387 x 320 x 118 mmKSM156-SD : 407,3 x 277,3 x 97,92 mmKSM170-SD : 404 x 363,8 x 102,8 mmKSM185-SD : 472,06 x 314,15 x 102,8 mmKSM190-SD : 467 x 400 x 118 mmKSM215-SD : 544,2 x 360,6 x 118 mm
Construction	Aluminium + SGCC
Indice de protection IP	IP65 Protection du panneau avant
Montage	Montage sur panneau/VESA 100 x 100 mm
Poids	KSM150-SD : 7,7 kgKSM156-SD : à déterminerKSM170-SD : 8,1 kgKSM185-SD : 8,1 kgKSM190-SD : 10 kgKSM215-SD : 9,4 kg
Choc	Demi-sinusoïdale 3G, 11ms, 3 chocs par axe
Vibrations	IEC68-2-64
Certifications	CE, FCC Classe A, RoHS
Liste d'emballage	1 Boîte simple1 Connecteur de bloc terminal à 3 broches2 Vis Mini PCIe1 Vis SATA1 Boîte simple1 Connecteur de bloc terminal à 3 broches2 Vis Mini PCIe1 Vis SATA8 Montage sur panneauNote : Veuillez choisir "KSM-SD Series product page > Download button" pour télécharger le pilote et le manuel.
Gradation automatique	Capteur de lumière

Technologie Tactile	Projeté Capacitif, Résistif
Protection Contre Les Infiltrations	IP65
Luminosité	300nit, 350nit, 400nit, 450nit, Standard
Résolution	1024x768, 1280x1024, 1366x768, 1920x1080, FHD, Spécial/Autre
GPU	GPU intégré
Capacité De Mémoire	Jusqu'à 32 Go
Type De Refroidissement	Sans Ventilateur, Oui
Ports série (COM)	4 ports, 4 ports, RS-232/422/485
Ports USB	4 ports, 4 ports, USB 3.0
Ethernet Ports (LAN)	2 Ports, 2 Ports
Sans fil	Wi-Fi
Audio	Oui
Ports Vidéo	1x VGA, 1x DVI, 1x HDMI, 1x DisplayPort, 3 Ports
Type De Stockage	1, 2.5"
Type D'expansion	2, 2, Tout type d'extension, Mini PCI Express
Tension D'entrée	9-36 VDC
Options De Montage	Montage sur panneau, montage VESA
Température De Fonctionnement	-20°C à 70°C, 0°C à 50°C, 0°C à 60°C, Standard, Large
Certifications	CE/FCC
Support du système d'exploitation	Linux, Windows 10, Windows 10 IoT, Windows 10 Pro, Windows 7
