CV-117/P2102

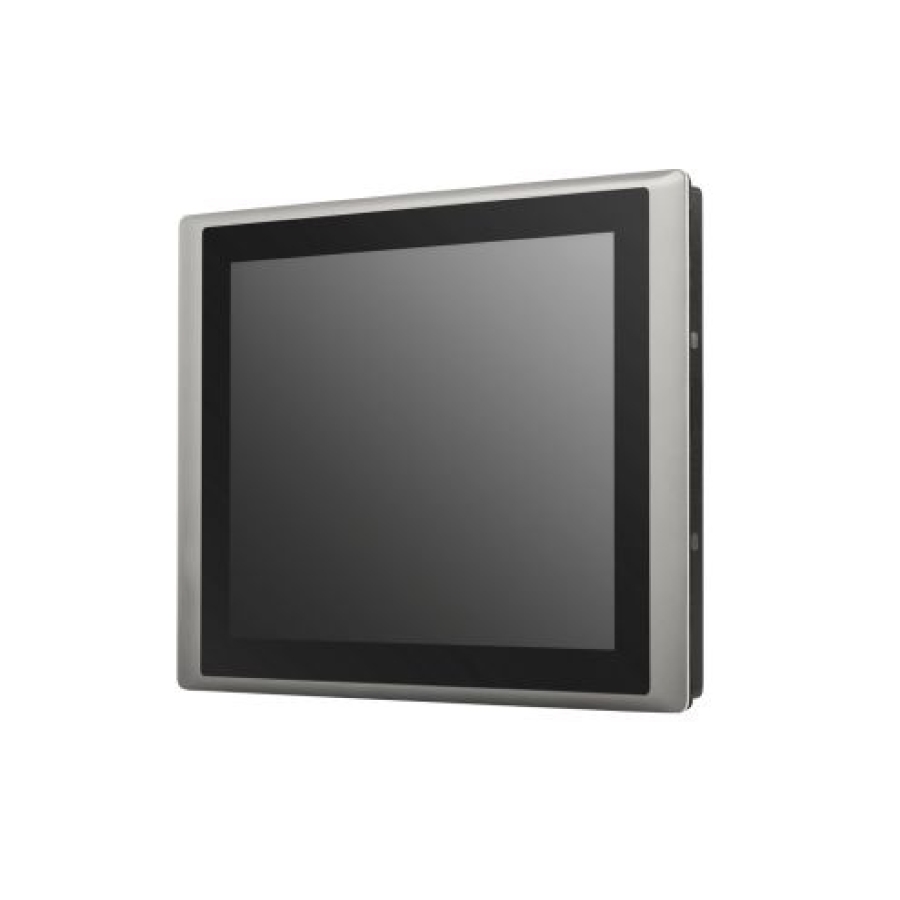

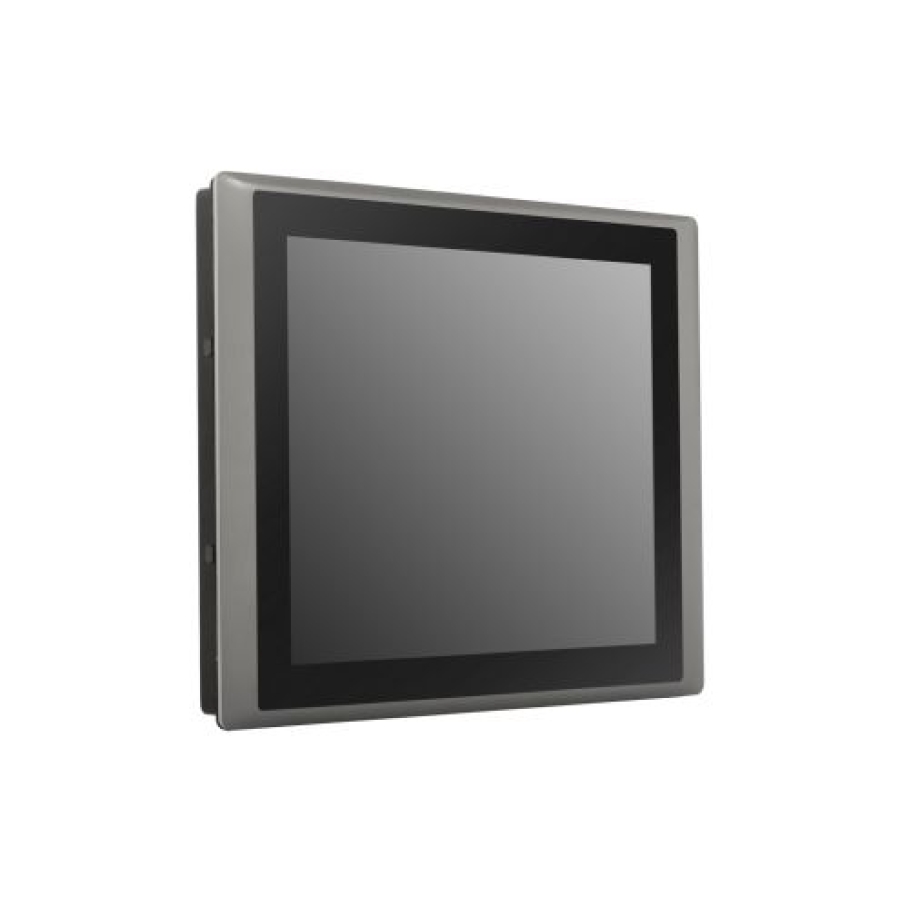

Name: Cincoze CV-117/P2102 17" 8th Gen Intel Core U Series Touch Panel PC
SKU: CV-117/P2102

Cincoze

Cincoze CV-117/P2102 17″ 8th Gen Intel Core U Series Touch Panel PC

CV-117/P2102

17″ 1280 x 1024 (SXGA) TFT-LCD avec écran tactile résistif à 5 fils / écran tactile capacitif projeté / verre seulement
Processeur Intel Core U de 8ème génération intégré
2x DDR4 SO-DIMM Socket, supporte jusqu'à 2400MHz, 64GB
Prise en charge d'un triple affichage indépendant
USB 3.2 Gen 2 intégré prenant en charge jusqu'à 10 Gbps
Prise pour clé M.2 E pour module sans fil ou module Intel CRF
Prise en charge de la fonction de détection d'allumage (IGN) (avec le module CFM en option)
Prise en charge de la fonction 2x PoE+ (avec le module CFM en option)
Conçu avec un cadre frontal robuste en aluminium moulé sous pression
Protection de la face avant conforme à la norme IP65
Prise en charge du montage sur panneau, VESA et en rack

Code Produit: CV-117/P2102

Catégories: Cincoze, Cincoze Panel PC industriels, Ordinateurs industriels à écran tactile, Panel PC IP65, Panel Mount Panel PCs

Range: Cincoze

Détails

Le CV-117/P2102 est un PC à écran TFT-LCD de 17 pouces équipé d'un processeur Intel Core U de 8ème génération. Il répond aux exigences de haute performance des applications d'automatisation des usines et des machines. Le processeur offre des performances de calcul exceptionnelles, jusqu'à 84 %, pour un TDP de 15 watts, par rapport à la série Intel Core U de 6e génération. Pour permettre une réactivité plus rapide et traiter facilement des tâches multiples, le panel PC est équipé de deux sockets DDR4 2400 SODIMM pouvant accueillir jusqu'à 64 Go de mémoire. Pour la connectivité sans fil, le CV-117/P2102 dispose d'une clé M.2 2230 E et de deux expansions Mini-PCIe pleine taille qui peuvent être installées sur diverses cartes d'extension pour permettre la communication Wi-Fi, 3G et LTE. En outre, le CV-117/P2102 prend en charge la technologie CFM (Control Function Module) pour installer des modules CFM optionnels afin d'augmenter les fonctions d'alimentation par Ethernet et de détection de l'allumage de l'alimentation en fonction des applications spécifiques de l'utilisateur. Doté de protections industrielles rigoureuses, d'une large plage de températures de fonctionnement, d'un panneau avant étanche à la poussière et à l'eau (IP65) et d'une large plage d'entrées d'alimentation en courant continu (9 à 48VDC), le CV-117/P2102 est adapté aux environnements difficiles et aux applications industrielles critiques. En outre, le CV-117/P2102 prend en charge la technologie brevetée Convertible Display System (CDS) de Cincoze, ce qui permet aux utilisateurs de remplacer facilement le module d'affichage ou le module informatique sur site et de réduire ainsi les coûts de maintenance et les temps d'indisponibilité.

Informations Sur Les Commandes

Modèles disponibles
Numéro de modèle	Description du produit
CV-117R-R10/P2102-i5-R10	pC à panneau modulaire TFT-LCD 17″ SXGA avec processeur quadricœur Intel Core i5-8365UE de 8e génération et écran tactile résistif
CV-117R-R10/P2102-i3-R10	17″ SXGA TFT-LCD Modular Panel PC avec 8th Gen. Intel Core i3-8145UE Dual Core Processor et Resistive Touch
CV-117C-R11/P2102-i5-R10	17″ SXGA TFT-LCD Modular Panel PC avec 8th Gen. Intel Core i5-8365UE Quad Core Processor et P-Cap. Touch
CV-117C-R11/P2102-i3-R10	17″ SXGA TFT-LCD Modular Panel PC avec 8th Gen. Intel Core i3-8145UE Dual Core Processor et P-Cap. Touch
CV-117G-R10/P2102-i5-R10	17″ SXGA TFT-LCD Modular Panel PC avec 8th Gen. Intel Core i5-8365UE Quad Core Processor et Glass Only
CV-117G-R10/P2102-i3-R10	17″ SXGA TFT-LCD Modular Panel PC avec 8th Gen. Intel Core i3-8145UE Dual Core Processor et Verre seulement

Liste de contrôle de l'emballage

√ CV-117/P2102 Panel PC x 1

√ Connecteur de bloc terminal DIO x 2

√ Coussin thermique (pour le bloc thermique du processeur) x 1

√ Utility Driver DVD x 1

√ Connecteur du bornier d'alimentation x 1

√ Jeu de vis x 5

√ Connecteur du bornier d'alimentation à distance x 1

√ Kit de montage sur panneau x 1

Modules et accessoires en option
Modèle No.	Description
CFM-IGN101	Module CFM avec fonction de contrôle de la détection de l'allumage, sélectionnable 12V/24V (41 x 35 mm)
CFM-PoE04	Module CFM avec fonction de contrôle PoE, port individuel 25,5 W
GST60A12-CIN1	Adaptateur AC/DC 12V 5A 60W, GST60A12-CIN1, large temp (-30°C ~ +70°C), niveau VI
GST120A24-CIN	Adaptateur AC/DC 24V 5A 120W, GST120A24-CIN, large temp (-30°C ~ +70°C), niveau VI
SL2-SL3	Cordon d'alimentation US 2 têtes, type US B vers IEC C13, SVT 18AWG/3C Noir 1.8M SL-2+SL-3
SL6-SL3	EU Cordon d'alimentation à 2 têtes, type EU G vers IEC C13, H05VV-F 0.75mm2/3G Noir 1.8M SL-6+SL-3
QP026-SL3	UK Cordon d'alimentation à 2 têtes, type UK I vers IEC C13, H05VV-F 0.75mm2/3G Noir 1.8M QP026+SL-3
URM01	Kit de montage en rack universel 19″ pour Panel PC industriel et moniteur industriel

Téléchargements

Cincoze Fiche technique CV-117 / P2102 (PDF)

1.3MB

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Conception Sur Mesure

Spécifications

Nom du modèle		CV-117/P2102
Numéro de modèle		CV-117R/P2102	CV-117C/P2102	CV-117G/P2102
Taille de l'écran	Taille de l'écran LCD	17″ (5:4)
	Résolution max. Résolution	1280 x 1024
	Luminosité (cd/m2)	350
	Rapport de contraste	800 : 1
	Couleur de l'écran LCD	16.7M
	Taille des pixels (mm)	0.264 (H) x 0,264 (V)
	Angle de vision (H-V)	160 / 140
	MTBF du rétroéclairage	50 000 heures (rétroéclairage LED)
Touches	Résistif 5 fils	V	-	-
	Capacitif projeté	-	V	-
Système de processeur		Processeurs intégrés 8th Intel Core U (Whiskey Lake) - Intel Core i5-8365UE Quad Core Processor (6M Cache, jusqu'à 4.10 GHz) - Intel Core i3-8145UE Dual Core Processor (4M Cache, jusqu'à 3.90 GHz) - TDP : 15 W
Mémoire		2x DDR4 2400 MHz 260 broches SO-DIMM Support jusqu'à 64 Go (non tamponné et non-ECC)
Graphique		Intel UHD Graphics 620 intégré
		Prise en charge d'un triple affichage indépendant (via les sorties VGA et DisplayPort)
Audio		Realtek ALC888-GR
		Audio haute définition
Interface E/S		1x VGA (1920 x 1200 @60Hz)
		1x DisplayPort (4096 x 2304 @ 60Hz)
		2x GbE LAN (support WoL, Teaming, Jumbo Frame et PXE), RJ45 - GbE1 : Intel I219LM - GbE2 : Intel I210
		3x USB 3.2 Gen2 (Type A)
		4x USB 3.0, Type A
		2x USB 2.0 (Type A)
		4x RS-232/422/485 avec contrôle de flux automatique (supporte 5V/12V), DB9
		1x sortie haut-parleur et 1x entrée micro, prise téléphonique 3,5 mm
		1x Bouton d'alimentation ATX
		1x Bouton de réinitialisation
		1x commutateur de mode AT/ATX
		1x Bouton d'effacement du CMOS
		1x Connecteur de mise sous/hors tension à distance, bornier à 2 broches
		16x DIO isolés (8x DI/8x DO), bornier 20 broches
		1x commutateur DIP d'allumage (12V/24V, doit fonctionner avec le module CFM)
Stockage		2x 2.5" HDD/SSD Drive Bay (SATA 3.0), supporte RAID 0/1
Extension		2 prises Mini-PCIe de taille normale
		1x clé M.2 2230 E pour module sans fil, supporte le module Intel CRF
		2x Interface Control Function Module (CFM)
		1x Prise SIM accessible par l'avant
		4x Trou d'antenne
Autres fonctions		Minuterie chien de garde : programmable par logiciel prend en charge 256 niveaux Réinitialisation du système
		Haut-parleur interne AMP 2W + 2W
		Fonction OSD : LCD Marche/Arrêt, Augmentation de la luminosité, Diminution de la luminosité
		SuperCap intégré pour la batterie CMOS Fonctionnement sans entretien
		Prise en charge de la technologie de redémarrage instantané (0,2 seconde)
Exigences en matière d'alimentation		Prend en charge le type d'alimentation AT/ATX
		Tension d'entrée 9~48VDC
		1x bornier à 3 broches
		Adaptateur d'alimentation (en option) : AC/DC 12V/5A 60W ou AC/DC 24V/5A 120W
Caractéristiques physiques		Dimensions (LxPxH, mm) : 450 x 350 x 76 mm
		Poids : 7,9 kg
		Construction : Cadre frontal robuste en aluminium moulé sous pression et châssis métallique robuste
		Montage : Panneau / VESA / Montage en rack (avec kit de montage en option)
		Conception sans ventilateur
		Conception sans cavalier
Protection contre l'inversion de l'alimentation		Protection contre l'inversion de l'alimentation
		Protection contre les surtensions : Plage de protection : 51~58V Type de protection : arrêt de la tension de fonctionnement, remise sous tension au niveau prédéfini pour récupérer
		Protection contre les surintensités : 15A
		Protection contre les décharges électrostatiques (ESD) : +/-8kV (air), +/-4kV (contact)
		Protection contre les surtensions : 3.84 kV (impédance 12 ohms 1,2/50μs forme d'onde)
Système de fonctionnement		Windows 10
		Linux : Prise en charge par le projet
Environnement		Température de fonctionnement : -20°C à 70°C (avec des périphériques à température étendue ; ambiance avec flux d'air)		Température de fonctionnement : -30°C à 70°C (avec des périphériques à température étendue ; ambiance avec flux d'air)
		Température de stockage : -30°C à 70°C
		Humidité relative : 80% HR à 40°C (sans condensation)	Humidité relative : 80% HR à 40°C (sans condensation)	Humidité relative : 90% HR à 40°C (sans condensation)
		Chocs : Fonctionnement, 15 Grms, durée demi-sinusoïdale 11 ms (avec SSD, selon IEC60068-2-27)
		Vibrations : Fonctionnement, 1,5 Grms, 5-500 Hz, 3 axes (avec SSD, selon IEC60068-2-64)
		Niveau IP : Panneau avant conforme à la norme IP65
		CEM : CE, FCC Classe A

Technologie Tactile	Projeté Capacitif, Résistif
Protection Contre Les Infiltrations	IP65
Luminosité	350nit, Standard
Résolution	1280x1024, Spécial/Autre
GPU	GPU intégré
Capacité De Mémoire	Jusqu'à 64 Go
Ports série (COM)	4 ports, 4 ports, RS-232/422/485
Ports USB	2 ports, 3 ports, 5 ports, USB 2.0, USB 3.2
Ethernet Ports (LAN)	2 Ports, 2 Ports
Sans fil	Cellulaire, Wi-Fi
Audio	Oui
Ports Vidéo	1x VGA, 1x DisplayPort, 2 ports
E/S numériques	16 DIO
Type De Stockage	2, 2, 2.5"
Type D'expansion	1x M.2, 2, 3, tout type d'extension, M.2, Mini PCI Express
Tension D'entrée	9-48 VDC, alimentation ATX, oui
Options De Montage	Montage sur panneau, montage en rack, montage VESA
Température De Fonctionnement	-20°C à 70°C, large
Certifications	CE/FCC
Support du système d'exploitation	Linux, Windows 10, Windows 10 IoT, Windows 10 Pro
