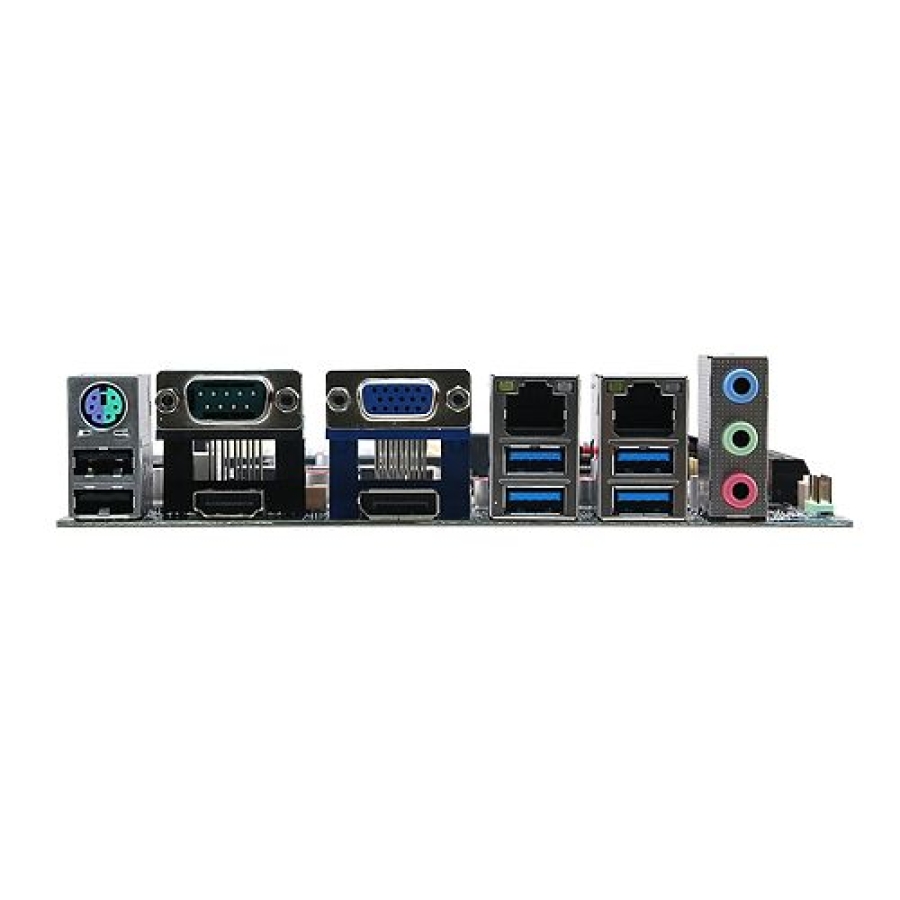

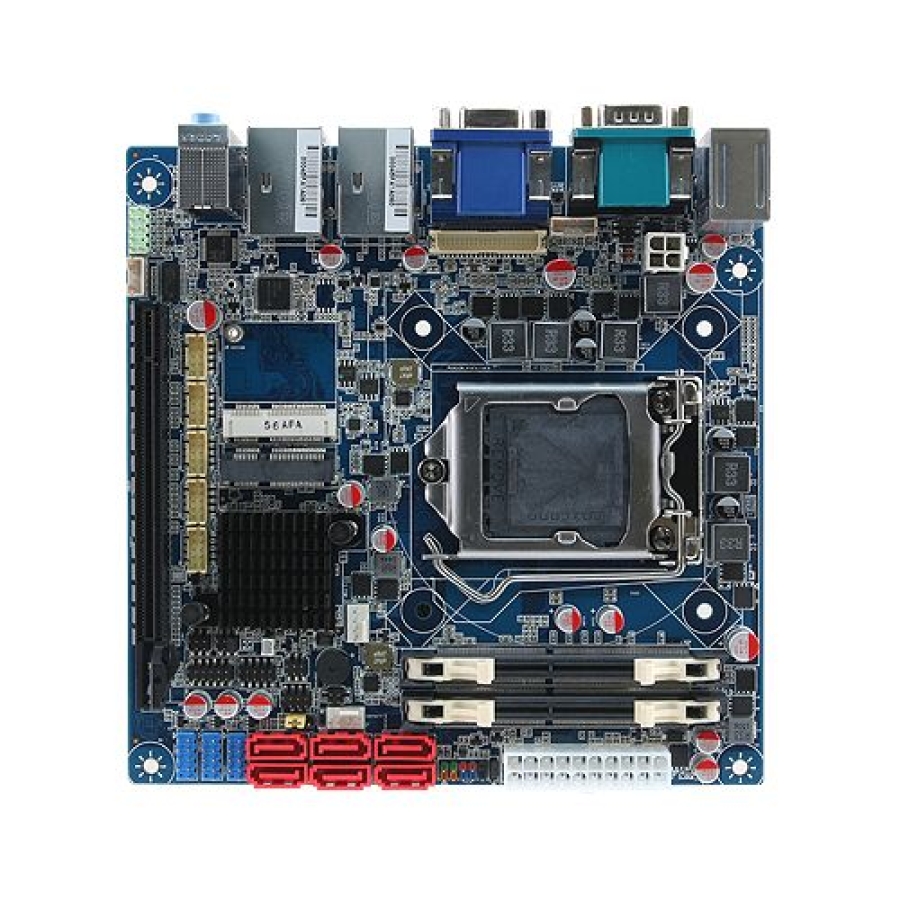

EMX-Q170KP

Avalue Carte mère Mini ITX EMX-Q170KP Intel 7th Gen. Core

EMX-Q170KP

  • Processeur Intel Core de 7ème génération (TDP max. à 95W)
  • Jeu de puces Intel Q170
  • 2 x DDR4 2133MHz SO-DIMM à 260 broches supportant jusqu'à 32GB
  • 1 x Intel I219LM Gigabit Ethernet PHY
  • 1 x Intel I211AT PCI-e Gigabit Ethernet
  • Codec audio HD Realtek ALC892
  • VGA, HDMI, DP, LVDS double canal 18/24 bits (Chrontel CH7511B eDP vers LVDS)
  • 5 x SATA III, 1 x SATA III ou 1 x mSATA III commutable par le BIOS
  • 1 x PCI-e x 16
  • 1 x Mini-PCI-e pleine taille avec support mSATA (SATA III)
  • 1 x Mini-PCI-e de taille réduite
  • 4 x USB 3.0, 8 x USB 2.0
  • 1 x clavier ou souris PS/2 avec double pont USB 2.0
  • 5 x RS232, 1 x RS232/422/485
  • Entrée ligne, entrée micro, sortie ligne
  • gPIO 8 bits
  • Support RAID 0, 1, 5, 10
  • Carte Infineon SLB9665 intégrée supportant TPM 2.0
  • Alimentation AT/ATX

Service de personnalisation

Nous pouvons configurer cet appareil pour vous selon vos spécifications exactes. Pour que nous puissions vous fournir le meilleur service possible, veuillez nous faire part de votre projet si vous avez besoin de ce service.

-
+

Détails

Le Avalue EMX-Q170KP supporte les processeurs Intel 7th Generation Core (TDP max. à 95W) et le chipset Intel® Q170. Il supporte le RAID 0, 1, 5, 10 et l'alimentation TPM 2.0AT/ATX. Il possède 1 x Intel I219LM Gigabit Ethernet PHY et 1 x Intel I211AT PCI-e Gigabit Ethernet. L'EMX-Q170KP prend en charge l'Infineon SLB9665 embarqué, 2 x 260 broches DDR4 2133MHz SO-DIMM supportant jusqu'à 32GB, Realtek ALC892 HD Audio Codec, et VGA, HDMI, DP, Dual channel 18/24-bits LVDS (Chrontel CH7511B eDP to LVDS).

Informations Sur Les Commandes

EMX-Q170KP-A1R Carte mère Mini ITX à processeur Intel® CoreTM i7/ i5/ i3 de 7ème génération avec chipset Intel® Q170

Téléchargements

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

Processeur Intel® LGSocket A1151 supporte les processeurs Core™ i7/ i5/ i3 & Pentium®/Celeron® de 6/7ème génération (TDP max. à 95W)
Jeu de puces système Jeu de puces Intel® Q170
Mémoire système 2 x 260 broches DDR4 2133MHz SO-DIMM supportant jusqu'à 32GB
Puce E/S Nuvoton® NCT6106D
BIOS AMI uEFI BIOS, 128Mbit SPI Flash ROM
Chronomètre Watchdog Réinitialisation H/W, 5~255 secondes/5~255 minutes
Moniteur d'état H/W Surveillance de la température du CPU, surveillance des tensions, contrôle de la vitesse du ventilateur du CPU
TPM Infineon SLB9665 intégré supporte TPM 2.0
Carte Mini ITX
Expansion 1 x PCI-e x 16, 1 x Mini PCI-e pleine taille prend en charge mSATA (par commutateur automatique), 1 x Mini PCI-e demi taille
USB 8 x USB 2.0, 4 x USB 3.0
SATA 5 x SATA III, 1 x SATA III ou 1 x mSATA III par sélection du BIOS
Port COM 5 x RS232, 1 x RS232/422/485
DIO 1 x GPIO 8 bits
MIO 1 x clavier PS/2 ou 1 x souris PS/2
Autre Infineon SLB9665 intégré supporte TPM 2.0
Chipset Intel® 7th Generation CPU intégré
Résolution VGA : 2048 x 1536 @ 50Hz, HDMI : 4096 x 2160 @ 24Hz, DP : 4096 x 2304 @ 60Hz
LVDS LVDS à deux canaux 18/24 bits (Chrontel CH7511B eDP vers LVDS)
Affichage multiple Triple affichage
Chipset Contrôleur de décodage audio HD Realtek ALC892
Interface audio Entrée micro, sortie ligne, entrée ligne
Amplificateur audio amplificateur 6W
Chipset 1 x Intel® I219LM Gigabit Ethernet PHY, 1 x Intel® I211AT PCI-e Gigabit Ethernet
Port LAN 2 x RJ-45
Alimentation +12V/+5V/5VSB/+3.3V/-12V
ACPI Alimentation simple ATX Support S0, S3, S4, S5
Type d'alimentation AT/ATX
Température de fonctionnement 0~60°C (32~140°F)
Température de stockage -40~ 75°C
Humidité de fonctionnement 0%~90% d'humidité relative, sans condensation
Dimensions (L x L) 6.69″ x 6.69″ (170mm x 170mm)
Poids 0.40 kg
Type De Mémoire DDR4
Ports COM 1x RS-232/422/485, 5x RS-232
Ports LAN 2x 1GB
Ports USB 4x USB 3.0, 8x USB 2.0
Ports Vidéo 1x DisplayPort, 1x VGA, 1x LVDS, 1x HDMI
Stockage 1x SATA, 1x mSATA, 5x SATA
Température De Fonctionnement 0°C à 60°C
