EMX-KBLU2P

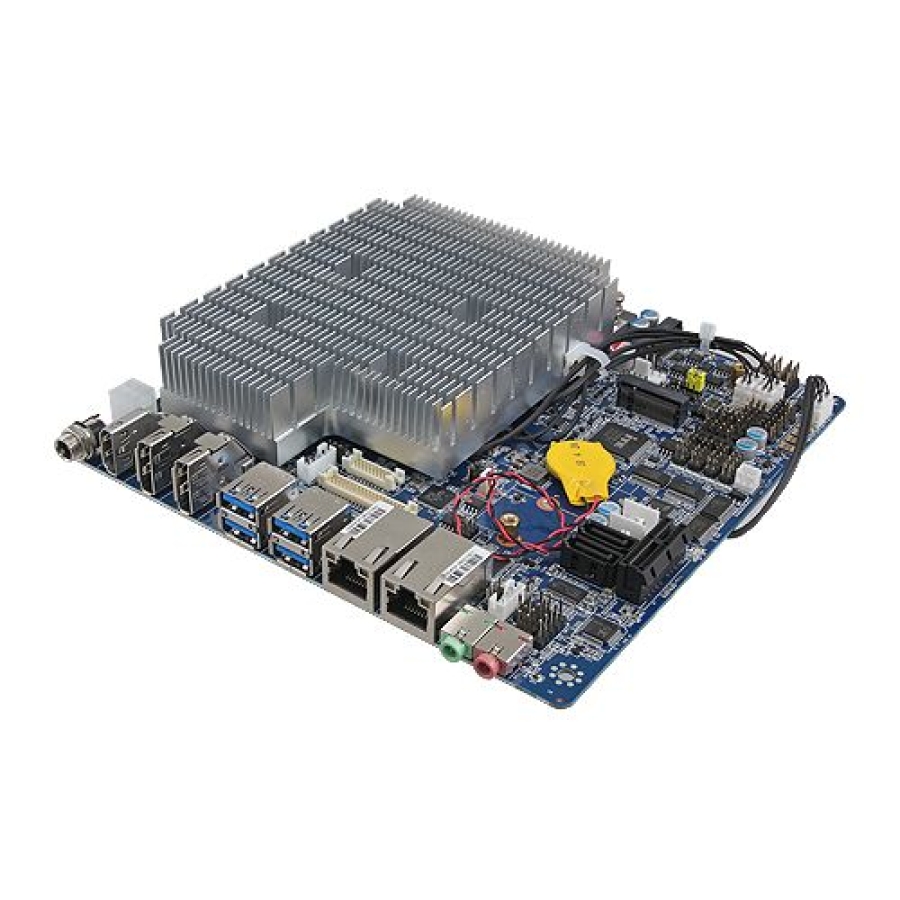

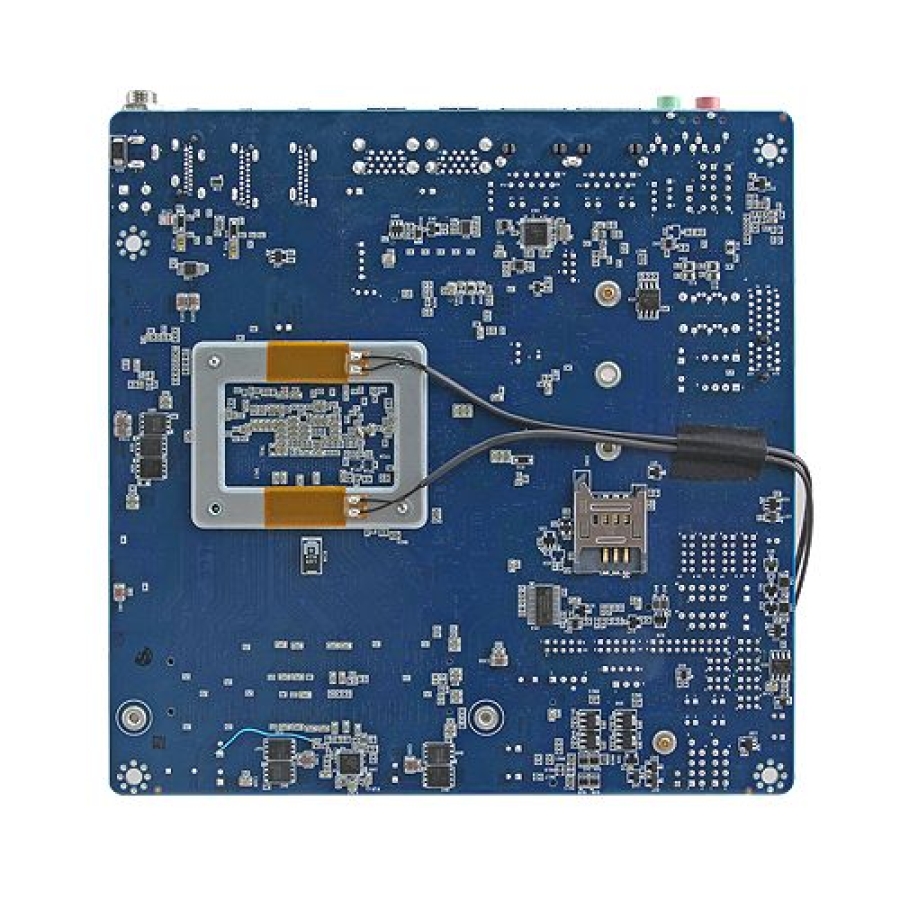

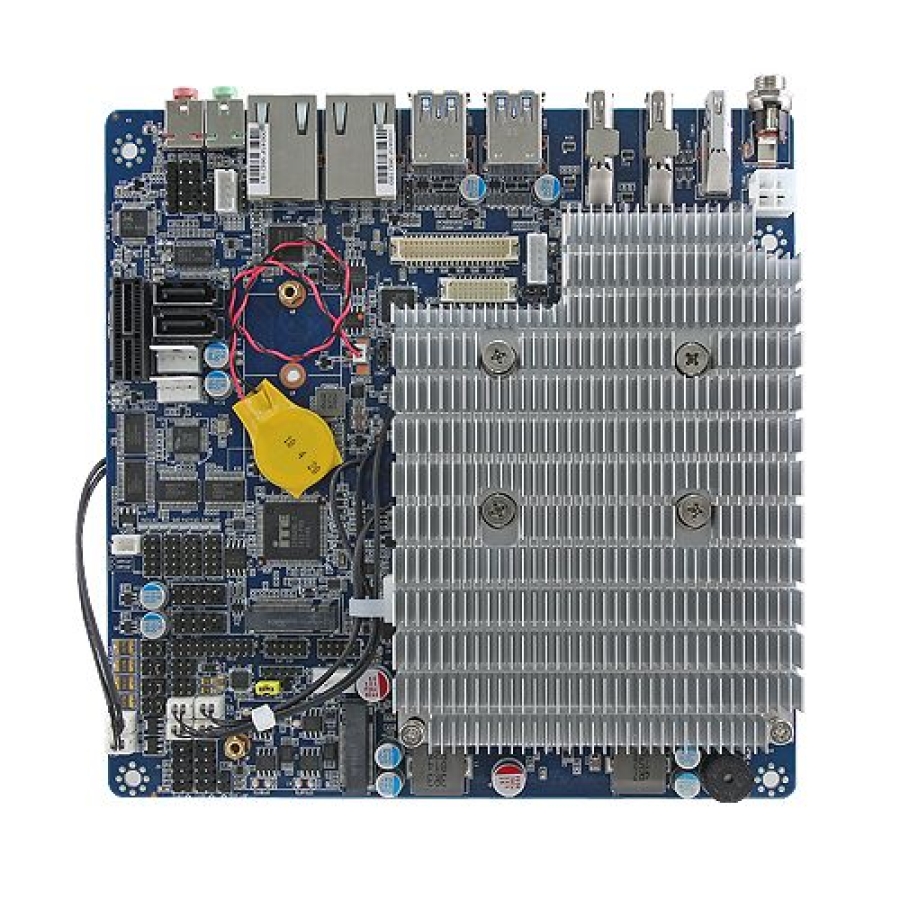

Name: Avalue EMX-KBLU2P 6/7th Gen Intel Core SoC i7/i5/i3&amp;Celeron Thin Mini ITX Board
SKU: EMX-KBLU2P

Avalue

Avalue EMX-KBLU2P Carte Mini ITX 6/7ème Génération Intel Core SoC i7/i5/i3&Celeron Thin

EMX-KBLU2P

Processeur Intel Core SoC i7/i5/i3 et Celeron BGA 6e/7e génération intégré
2 x DDR4 à 260 broches 2133 MHz SO-DIMM supportant jusqu'à 32 Go
1x DP++, 1x HDMI/DP, 2CH LVDS/co-lay eDP
1 x Intel® I211AT PCI-e Gigabit Ethernet, 1 x Intel® I219LM Gigabit Ethernet PHY
Codec audio Realtek ALC892, amplificateur audio TI TPA3113D2PWP stéréo classe D 6W x 2
1 x M.2 Type B 3042/2242/2260/2280, 1 x M.2 Type A 2230 supportent le module WiFi
2 x SATA III, 2 x SATA Power, 4 x USB 2.0, 4 x USB 3.0
4 x RS232, 2 x RS232/422/485, GPIO 16 bits
Entrée micro, sortie ligne, 1 S/PIDF
Entrée DC +12V~24V

Code Produit: EMX-KBLU2P

Catégories: Avalue, Cartes mères Mini-ITX

Range: Avalue

Détails

La Avalue EMX-KBLU2P est une carte mère Mini-ITX industrielle équipée d'un processeur Intel Core SoC i7/i5/i3 et Celeron BGA de 6ème/7ème génération. Elle contient 2 x 260 broches DDR4 2133 MHz SO-DIMM supportant jusqu'à 32GB. En outre, la richesse des E/S comprend 4 x RS232, 2 x RS232/422/485, 4 x USB 2.0 et 4 x USB 3.0.

Téléchargements

Avalue Fiche technique EMX-KBLU2P (PDF)

0.18MB

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Conception Sur Mesure

Spécifications

Mémoire système	2 x DDR4 à 260 broches 2133 MHz SO-DIMM supportant jusqu'à 32 Go
Puce E/S	EC iTE IT8528E
BIOS	BIOS SPI AMI 128Mbit
Chronomètre chien de garde	Réinitialisation H/W : 1sec. ~ 65535sec./min. et 1sec. ou 1min./pas
Moniteur d'état H/W	Surveillance de la température et de la tension du système avec contrôle automatique de l'étranglement
TPM	1 x TPM2.0 et TPM1.2 intégrés (en option)
Expansion	1 x M.2 Key B 3042/2242/2260/2280 (avec 2 x PCI-e x 1 (par défaut) ou 1 x PCI-e x 2 (par OEM BIOS ME SET), USB 2.0, SATA Signal) avec 1 x emplacement pour carte SIM, support WWAN+GNSS ou SSD. 1 x M.2 Key A 2230 supportant le module WiFi, 1 x PCI-e x 1, signal USB 2.0). 1 x PCI-e x 1
USB	4 x USB 2.0, 4 x USB 3.0
SATA	2 x SATA Power, 2 x SATA III
Port COM	4 x RS232, 2 x RS232/422/485
DIO	1 x GPIO 16 bits
Autres	1 x S/PDIF
Chipset	Processeur Intel® Graphique
Résolution	1 x HDMI 1.4b : 3840 x 2160 @ 30 Hz, 2560 x 1600@ 30 Hz, 2 x DP : DisplayPort 1.2a : 4096×2160 @ 60Hz, (1 x HDMI/DP, 1 x DP++), 2CH 18/24bits LVDS 1920 x 1080 (Chrontel. CH7511B eDP to LVDS Converter), Co-lay eDP 1.3 : 4096×2160 BOM en option
LVDS	2CH 18/24bits LVDS 1920 x 1080, Chrontel. CH7511B eDP vers convertisseur LVDS
Affichage multiple	Triple affichage
Chipset	Realtek ALC892 supporte 2-CH
Interface audio	Entrée micro, sortie ligne
Amplificateur audio	2 x amplificateur audio stéréo de classe D 6W
Chipset	1 x Intel® I219LM Gigabit Ethernet PHY 1 x Intel® I211AT PCI-e Gigabit Ethernet
Interface Ethernet	10/100/1000 Base-Tx compatible GbE
Port LAN	2 x RJ45
Alimentation	+12V~24V
Type d'alimentation	AT/ATX
Température de fonctionnement	-20~ 70°C (-68 ~ 158°F), avec dissipateur thermique, sous un test de vitesse de flux d'air de 0,5 m/s
Température de stockage	-40 ~ 75°C (-40 ~ 167°F)
Humidité de fonctionnement	0 ~ 90% d'humidité relative, sans condensation
Dimensions (L x l)	6.69" x 6.69" (170mm x 170mm)
Poids	0.88lbs (0.4Kgs)

Type De Mémoire	DDR4
Ports COM	2x RS-232/422/485, 4x RS-232
Ports LAN	2x 1GB
Ports USB	4x USB 3.0, 4x USB 2.0
Ports Vidéo	1x HDMI, 1x LVDS, 2x DisplayPort
Stockage	4x SATA
Température De Fonctionnement	-20°C à 70°C
