EMX-C246DP

Avalue EMX-C246DP Carte Mini ITX mince Intel Core, Pentium, Celeron, Xeon E2200/2100

EMX-C246DP

  • Processeur Intel 8/9e génération Core i7/i5/i3/Pentium/Celeron/Xeon E-2200/2100
  • Jeu de puces Intel C246
  • 2 x DDR4 2400/2666MHz SO-DIMM à 260 broches, supporte jusqu'à 64GB (mémoire ECC supportée par le CPU)
  • 1 x Intel I219LM Gigabit Ethernet PHY
  • 2 x Intel I210AT PCI-e Gigabit Ethernet
  • 3 x HDMI, Dual-CH LVDS co-lay eDP (en option)
  • 2 x SATA III
  • 1 x M.2 (2242/2260/2280) M-Key, support Intel RST, mode PCI-e x4 SSD
  • 1 x M.2 (2230) E-Key, supporte le module WiFi
  • 1 x clé M.2 (3042/2242/2260/2280) B, supporte WWAN+GNSS avec emplacement pour carte SIM & SSD (SATA)
  • 1 x PCI-e x16
  • 3 x USB3.1 Gen 2, 1 x USB3.1 Gen1 à l'E/S, 1 x 2 x 10 broches pour 2 x USB3.0, 4 x USB2.0 par en-tête de broche
  • 3 x RS232, 1 x RS232/422/485
  • Prise en charge du RAID 0, 1, 5, 10
  • Support TPM 2.0 intégré par Infineon SLB9665
  • Entrée DC +12~26V, entrée DC 4 broches
-
+

Détails

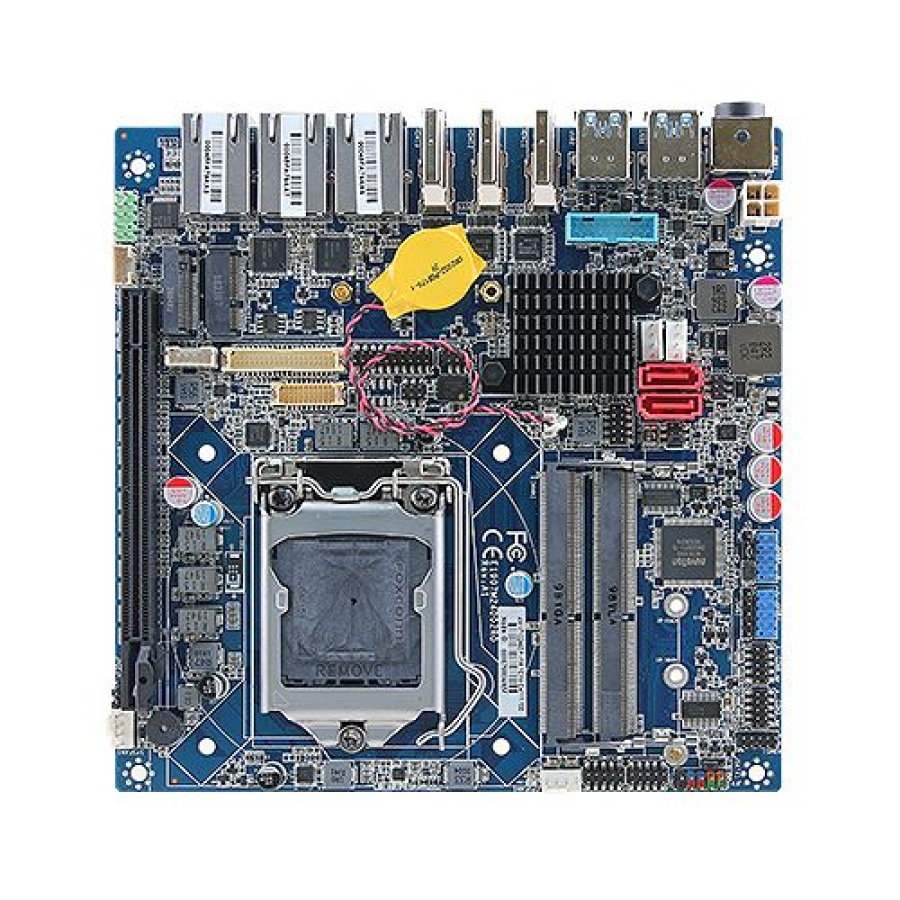

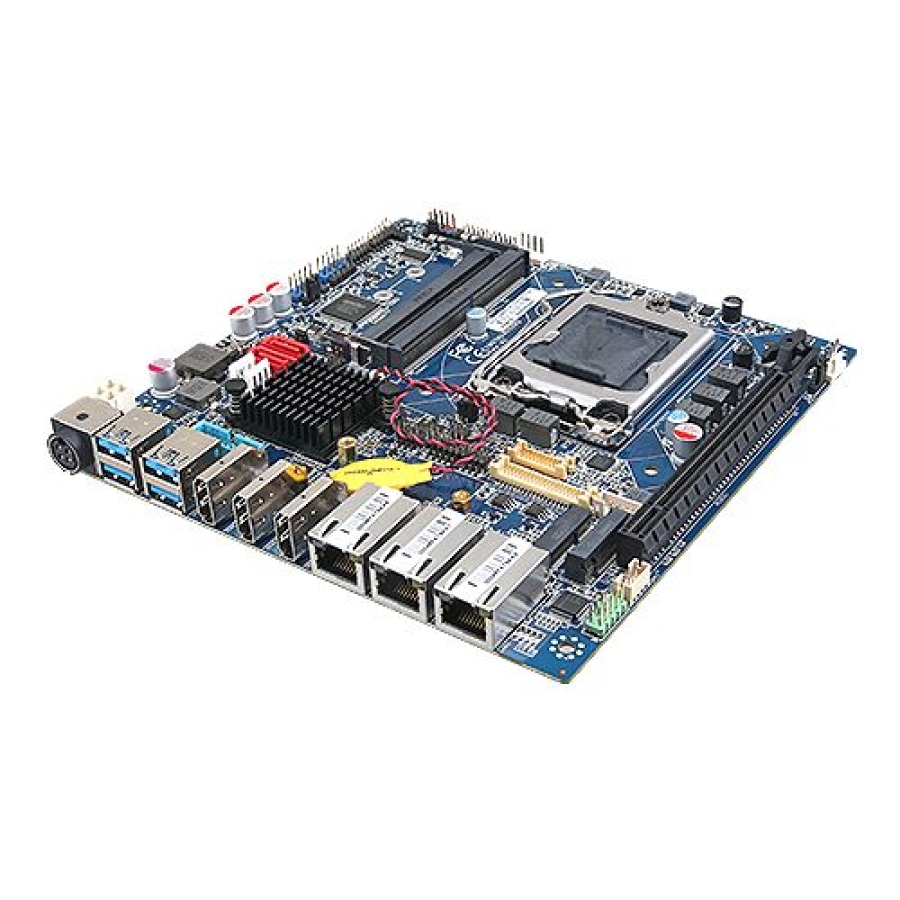

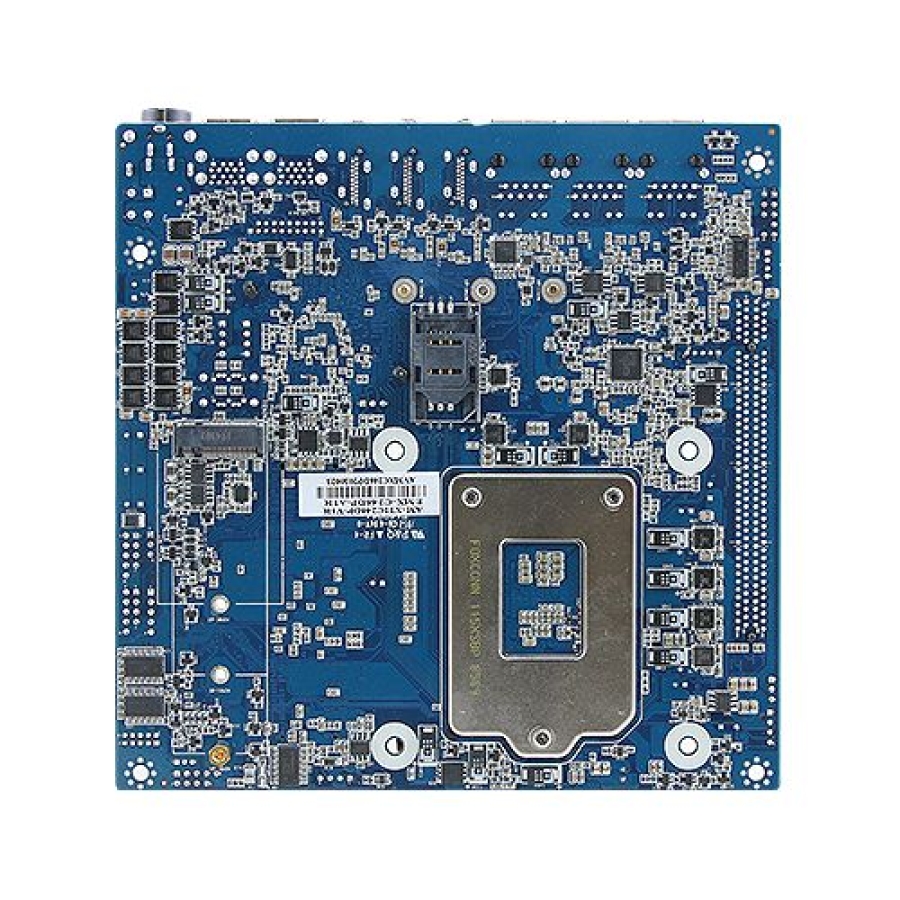

La Avalue EMX-C246DP est une carte mère mini-ITX industrielle fine équipée d'un processeur Intel 8/9e génération Core i7/i5/i3/Pentium/Celeron/Xeon E-2200/2100 et d'un chipset Intel C246. Elle contient 2 x 260 broches DDR4 2400/2666MHz SO-DIMM, supportant jusqu'à 64GB (mémoire ECC supportée par le CPU).

Téléchargements

Assured Systems Fiche technique (PDF)

Une édition PDF de cette page avec les fiches techniques des fabricants

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

Processeur Intel® LGSocket A1151 Supporte les processeurs Core™ i7/ i5/ i3 de 8/9ème génération & / Intel® Xeon®Processor (Workstation) / Pentium®/Celeron®
Jeu de puces système Jeu de puces Intel® C246
Mémoire système 2 x DDR4 260 broches 2400/2666MHz SO-DIMM supportant jusqu'à 64GB (mémoire ECC supportée par le CPU)
Puce E/S Nuvoton® NCT6106D
BIOS AMI uEFI BIOS, 256Mbit SPI Flash ROM
Chronomètre chien de garde Réinitialisation H/W, 5~255 secondes/5~255 minutes
Moniteur d'état H/W Surveillance de la température du CPU, surveillance des tensions, contrôle de la vitesse du ventilateur du CPU
TPM Infineon SLB9665 intégré prend en charge TPM 2.0
Carte Carte Mini ITX mince
Expansion 1 x PCI-e x16, 1 x M.2 (2242/2260/2280) M-Key, supporte Intel RST, PCI-ex4 mode SSD, 1 x M.2 (2230) E-Key, supporte le module WiFi, 1 x M.2 (3042/2242/2260/2280) B-Key, supporte WWAN+GNSS avec slot pour carte SIM & SSD (SATA)
USB 3 x USB 3.1 Gen 2, 1 x USB 3.1 Gen 1 à l'E/S 4 x USB 2.0 par en-tête 1 x 2 x 10 broches, pas 2.0mm connecteur pour 2 x USB 3.0
SATA 2 x SATA III, 2 x SATA alimentation
Port COM 3 x RS232, 1 x RS232/422/485
DIO 1 x GPIO 16 bits
Chipset Intel® 8/9ème génération CPU intégré
Résolution HDMI : 3840 x 2160 @ 30 Hz, 2560 x 1600@ 30 Hz, LVDS double canal 18/24 bits (Chrontel CH7511B eDP vers LVDS)- par option BOM
LVDS LVDS à deux canaux 18/24 bits (Chrontel CH7511B eDP vers LVDS) - par option BOM
Affichage multiple Triple affichage
Chipset Realtek ALC662
Amplificateur audio amplificateur 6W
Chipset 1 x Intel® I219LM Gigabit Ethernet PHY, 2 x Intel® I210AT PCI-e Gigabit Ethernet
Port LAN 3 x RJ-45
Alimentation Entrée DC +12V~26V(+/-5%) 4 broches DC-in
ACPI Alimentation simple ATX Support S0, S3, S4, S5
Type d'alimentation AT/ATX
Température de fonctionnement 0~60°C (32~140°F)
Température de stockage -40 ~ 75°C
Humidité de fonctionnement 40°C @ 95% d'humidité relative, sans condensation
Dimensions (L x L) 6.7″ x 6.7″ (170mm x 170mm)
Poids 0.4 kg
Informations sur les commandes EMX-C246DP-A1R, Intel® LGSocket A1151 Supporte les processeurs Core™ i7/ i5/ i3 de 8/9ème génération & / Intel® Xeon®Processor(Workstation) / Pentium®/Celeron® Processors Thin Mini ITX avec Intel® C246 Chipset
Type De Mémoire DDR4
Ports COM 1x RS-232/422/485, 3x RS-232
Ports LAN 3x 1GB
Ports USB 2x USB 3.0, 4x USB 2.0, 4x USB 3.1
Ports Vidéo 1x LVDS, 3x HDMI
Stockage 4x SATA
Température De Fonctionnement 0°C à 60°C
