EAX-Q170P

Name: Avalue EAX-Q170P Intel 6th Generation Core ATX Motherboard w/ Intel Q170 Chipset
SKU: EAX-Q170P

Avalue

Avalue EAX-Q170P Carte mère ATX Intel 6th Generation Core avec chipset Intel Q170

EAX-Q170P

Processeur Intel Core de 6ème génération (TDP max. à 95W)
Jeu de puces Intel Q170
4 x 288 broches DDR4 2133MHz DIMM socket, supporte jusqu'à 64GB
VGA, HDMI, DP
5 x SATA III, 1 x SATA III ou 1 x mSATA III par commutateur automatique IC
1 x M.2 (2230) A-Key, supporte le module WiFi
1 x PCI-e x 16, 1 x PCI-e x 4, 1 x PCI-e x 1, 1 x Mini PCI-e, 4 x PCI
6 x USB3.0, 6 x USB2.0, 5 x RS232, 1 x RS232/422/485
Support RAID 0, 1, 5, 10
Support TPM 2.0 intégré par Infineon SLB9665
Alimentation ATX/AT

Code Produit: EAX-Q170P

Catégories: Cartes mères ATX, Avalue

Range: Avalue

Détails

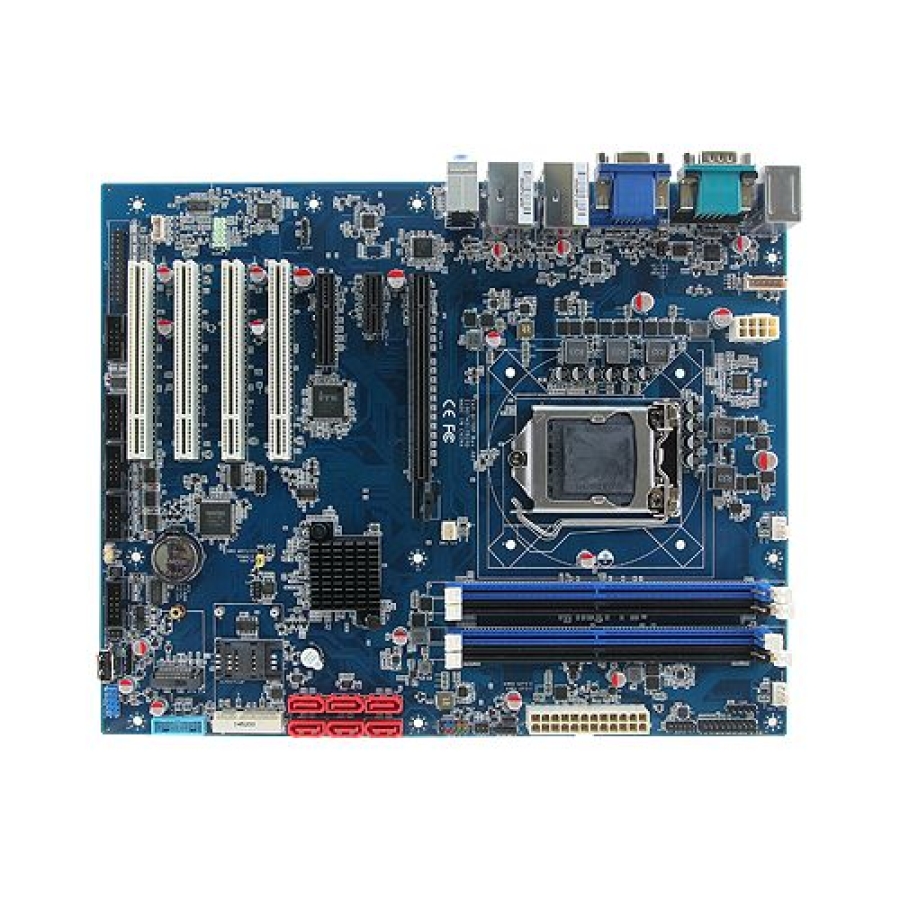

La Avalue EAX-Q170P est une carte mère ATX industrielle équipée d'un processeur Intel Core de 6ème génération et d'un chipset Intel Q170. Elle contient 4 x 288 broches DDR4 2133MHz DIMM socket, supportant jusqu'à 64GB. La richesse des E/S comprend 6 ports USB3.0, 6 ports USB2.0, 5 ports RS232 et 1 port RS232/422/485.

Téléchargements

Avalue Fiche technique EAX-Q170P (PDF)

0.17MB

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Conception Sur Mesure

Spécifications

Processeur	Intel® LGSocket A1151 supporte les processeurs Core™ i7/ i5/ i3 & Pentium®/Celeron® de 6ème génération (TDP max. à 95W)
Jeu de puces du système	Jeu de puces Intel® Q170
Mémoire système	4 x DIMM DDR4 2133MHz à 288 broches supportant jusqu'à 64 Go
Puce E/S	Nuvoton® NCT6106D
BIOS	AMI uEFI BIOS, 128Mbit SPI Flash ROM
Chronomètre Watchdog	Réinitialisation H/W, 5~255 secondes/5~255 minutes
Moniteur d'état H/W	Surveillance de la température du CPU, surveillance des tensions, contrôle de la vitesse du ventilateur du CPU
TPM	Infineon SLB9665 intégré prend en charge TPM 2.0
Carte	Carte ATX
Expansion	4 x PCI, 1 x PCI-e x 16, 1 x PCI-e x 4, 1 x PCI-e x 1, 1 x M.2 (2230) A-Key, prend en charge le module WiFi, 1 x emplacement pour carte SIM, 1 x Mini-PCIe pleine taille/demi taille Prend en charge mSATA (Auto switch IC)
USB	4 x USB 3.0, 2 x USB 2.0
SATA	5 x SATA III, 1 x SATA III & 1 x mSATA III commutés par auto switch IC
Port COM	5 x RS232, 1 x RS232/422/485
DIO	1 x GPIO 8 bits
MIO	1 x clavier PS/2 ou 1 x souris PS/2
Chipset	Intel® 6ème génération CPU intégré
Résolution	VGA : 2048 x 1536 @ 50 HzHDMI : 4096 x 2160 @ 24 HzDP : 4096 x 2304 @ 60Hz
Affichage multiple	Triple affichage
Jeu de puces	Realtek ALC892 prend en charge 5.1-CH
Interface audio	Entrée ligne, entrée micro, sortie ligne
Amplificateur audio	2 x 6W Amplificateur
Chipset	1 x Intel® I219LM Gigabit Ethernet PHY1 x Intel® I211AT PCI-e Gigabit Ethernet
Port LAN	2 x RJ-45
Alimentation	+12V/+5V/5VSB/+3.3V/-12V
ACPI	Alimentation simple ATX Support S0, S3, S4, S5
Type d'alimentation	AT/ATX
Température de fonctionnement	0~60°C (32~140°F)
Température de stockage	-40 ~ 75°C
Humidité de fonctionnement	0%~90% d'humidité relative, sans condensation
Dimensions (L x L)	12″ x 9.6″ (304.8mm x 243.84mm)
Poids	1.0,6 kg
Informations sur les commandes	EAX-Q170P-A1RIntel® LGSocket A1151 Supporte les processeurs Core™ i7/ i5/ i3 de 6ème génération Carte mère ATX avec chipset Intel® Q170

Type De Mémoire	DDR4
Ports COM	1x RS-232/422/485, 5x RS-232
Ports LAN	2x 1GB
Ports USB	2x USB 2.0, 4x USB 3.0
Ports Vidéo	1x DisplayPort, 1x HDMI, 1x VGA
Stockage	1x mSATA, 6x SATA
Température De Fonctionnement	0°C à 60°C
