ES EAX-C236KP
Avalue EAX-C236KP Carte mère ATX Intel 6th/7th Gen Intel Core avec Intel C236
End of Life
- Processeur Intel 6/7ème génération (TDP max. à 95W)
- Jeu de puces Intel C236
- 4 x 288 broches DDR4 2133MHz DIMM socket, supporte jusqu'à 64GB (mémoire ECC supportée par le CPU)
- VGA, HDMI, DP
- 5 x SATA III, 1 x SATA III ou 1 x mSATA III par commutateur automatique IC
- 1 x M.2 (2230) A-Key, supporte le module WiFi
- 1 x PCI-e x 16, 1 x PCI-e x 4, 1 x PCI-e x 1, 1 x Mini PCI-e, 4 x PCI
- 6 x USB3.0, 6 x USB2.0, 5 x RS232, 1 x RS232/422/485
- Support RAID 0, 1, 5, 10
- Support TPM 2.0 intégré par Infineon SLB9665
- Alimentation ATX/AT
Discontinued
This product is end of life. There may still be stock available; please contact us for more information or suitable replacement solutions.
Détails

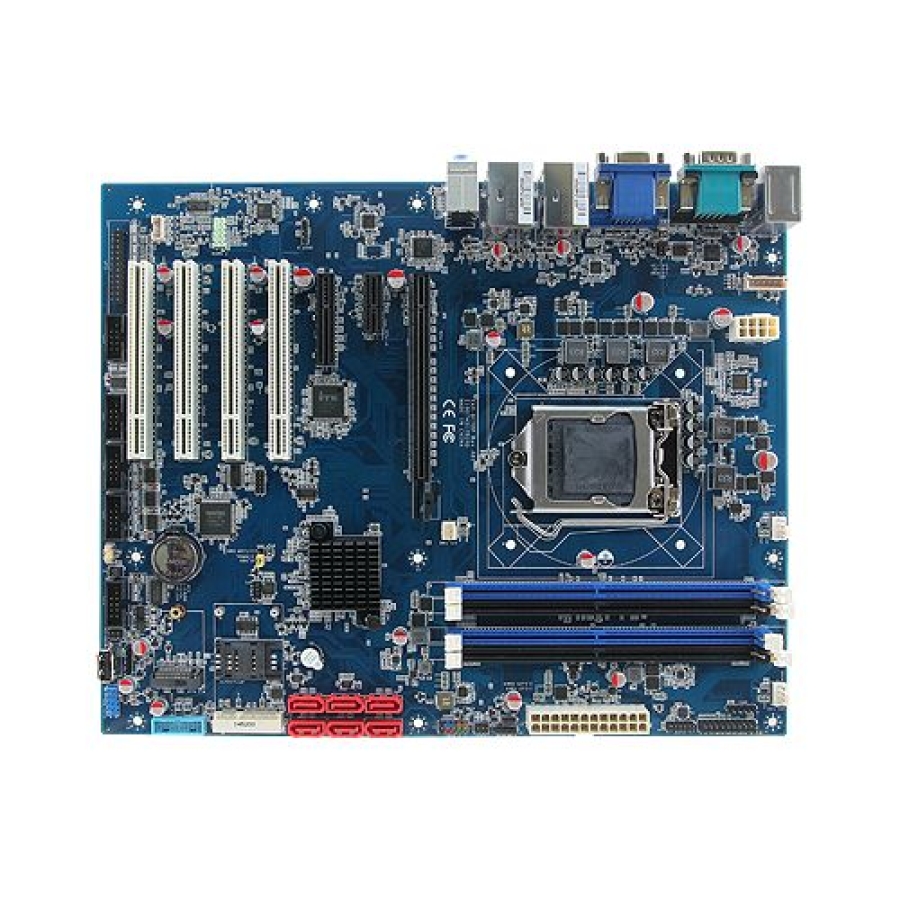

La Avalue EAX-C236KP est une carte mère ATX industrielle équipée d'un processeur Intel Core de 6e/7e génération et d'un chipset Intel C236. Elle contient 4 x 288 broches DDR4 2133MHz DIMM socket, supportant jusqu'à 64GB (mémoire ECC supportée par le CPU). La richesse des E/S comprend 6 ports USB3.0, 6 ports USB2.0, 5 ports RS232 et 1 port RS232/422/485.
Téléchargements
Intégration Du Système
N'hésitez pas à nous demander comment nous pouvons configurer votre solution
Opérations Mondiales
Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier
Garantie Complète
Garanties de premier plan sur toutes les solutions en standard
Support Technique
Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet
Vous Ne Trouvez Pas Ce Que Vous Voulez ?
Spécifications
| Processeur | Intel® LGSocket A1151 supporte les processeurs Core™ / Intel® Xeon®Process E3-1200 v5 de 6/7ème génération (station de travail) / Intel® Pentium® / Celeron ®Processeurs (TDP max. à 95W) |
| Jeu de puces du système | Jeu de puces Intel® C236 |
| Mémoire système | 4 x 288 broches DDR4 2133MHz DIMM supporte jusqu'à 64GB (mémoire ECC supportée par le CPU) |
| Puce E/S | Nuvoton® NCT6106D |
| BIOS | AMI uEFI BIOS, 128Mbit SPI Flash ROM |
| Chronomètre chien de garde | Réinitialisation H/W, 5~255 secondes/5~255 minutes |
| Moniteur d'état H/W | Surveillance de la température du CPU, surveillance des tensions, contrôle de la vitesse du ventilateur du CPU |
| TPM | Infineon SLB9665 intégré prend en charge TPM 2.0 |
| Carte | Carte ATX |
| Expansion | 4 x PCI, 1 x PCI-e x 16, 1 x PCI-e x 4, 1 x PCI-e x 1, 1 x M.2 (2230) A-Key, prend en charge le module WiFi, 1 x emplacement pour carte SIM, 1 x Mini-PCIe pleine taille/demi taille Prend en charge mSATA (commutation automatique par IC) |
| USB | 4 x USB 3.0, 2 x USB 2.0 |
| SATA | 5 x SATA III, 1 x SATA III & 1 x mSATA III commutent par IC de commutation automatique |
| Port COM | 5 x RS232, 1 x RS232/422/485 |
| DIO | 1 x GPIO 8 bits |
| MIO | 1 x clavier PS/2 ou 1 x souris PS/2 |
| Chipset | Intel® 7th Generation CPU intégré |
| Résolution | VGA : 2048 x 1536 @ 50 HzHDMI : 4096 x 2160 @ 24 HzDP : 4096 x 2304 @ 60Hz |
| Affichage multiple | Triple affichage |
| Jeu de puces | Realtek ALC892 prend en charge 5.1-CH |
| Interface audio | Entrée ligne, entrée micro, sortie ligne |
| Amplificateur audio | 2 x 6W Amplificateur |
| Chipset | 1 x Intel® I219LM Gigabit Ethernet PHY1 x Intel® I211AT PCI-e Gigabit Ethernet |
| Port LAN | 2 x RJ-45 |
| Alimentation | +12V/+5V/5VSB/+3.3V/-12V |
| ACPI | Alimentation simple ATX Support S0, S3, S4, S5 |
| Type d'alimentation | AT/ATX |
| Température de fonctionnement | 0~60°C (32~140°F) |
| Température de stockage | -40 ~ 75°C |
| Humidité de fonctionnement | 0%~90% d'humidité relative, sans condensation |
| Dimensions (L x L) | 12″ x 9.6″ (304.8mm x 243.84mm) |
| Poids | 1.0,6 kg |
| Informations sur les commandes | EAX-C236KP-A1R Intel® LGA1151 Socket Supports 7th Generation Core™ Intel® Xeon®Process E3-1200 v5 Family (Workstation) / Intel® Pentium® / Celeron ®Processors ATX Motherboard with Intel® C236 Chipset |
| Type De Mémoire | DDR4 |
|---|---|
| Ports COM | 1x RS-232/422/485, 5x RS-232 |
| Ports LAN | 2x 1GB |
| Ports USB | 2x USB 2.0, 4x USB 3.0 |
| Ports Vidéo | 1x VGA, 1x DisplayPort, 1x HDMI |
| Stockage | 1x mSATA, 6x SATA |
| Température De Fonctionnement | 0°C à 60°C |
