FR EMX-Q87R
Avalue Mini placa base ITX EMX-Q87R Intel de 4ª generación Core, Pentium, Celeron
End of Life
- El zócalo Intel LGA1150 es compatible con la 4ª generación de procesadores Core Refresh i7/i5/i3, Pentium y Celeron (TDP máx. de 95 W)
- Chipset Intel Q87
- 2 módulos SO-DIMM DDR3 1333/1600 MHz de 204 patillas que admiten hasta 16 GB
- VGA, HDMI, DP, LVDS de doble canal de 18/24 bits
- 1 Intel I217LM PCI-e Gigabit Ethernet PHY
- 1 x Intel I211AT PCI-e Gigabit Ethernet
- Realtek ALC892 admite códec de audio HD 5.1CH
- Amplificador de audio TI TPA2012D2RTJT estéreo de clase D de 2 W x 2
- 1 x Mini PCI-e compatible con mSATA, 1 x PCI-e x 16, 1 x CFast
- 4 x SATA III, 6 x USB 3.0, 6 x USB 2.0
- 3 RS-232, 1 RS-232/422/485, 1 GPIO de 8 bits
- Compatible con RAID 0, 1, 5, 10 , iAMT 9.0
- TPM 1.2 (opcional)
- Alimentación AT/ATX
Discontinued
This product is end of life. There may still be stock available; please contact us for more information or suitable replacement solutions.
Detalles

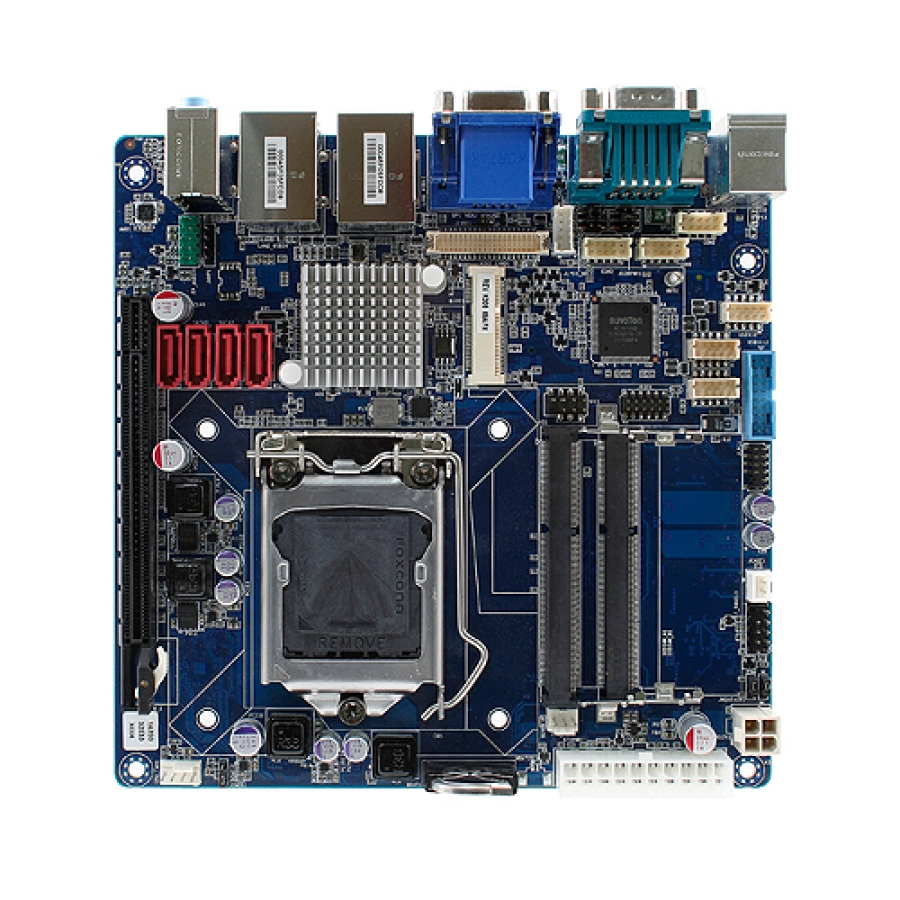

La Avalue EMX-Q87R es una placa base industrial de factor de forma Mini-ITX con zócalo Intel LGA1150 y chipset Q87. Es una solución de bajo consumo y perfil bajo.
Información para pedidos
| EMX-Q87R-A1R | Placa base Mini ITX Intel® CoreTM Refresh i7/ i5/ i3 de 4ª generación con chipset Intel® Q87 Express |
Descargas
Integración del sistema
Pregunte cómo podemos configurar su solución
Operaciones mundiales
Suministramos y ofrecemos asistencia técnica a través de nuestras oficinas en todo el mundo
Garantía total
Garantías de serie líderes en el sector para todas las soluciones
Asistencia técnica
Ingenieros experimentados a su disposición para ayudarle en su proyecto
¿No encuentra lo que busca?
Especificación
| Procesador | Zócalo Intel® LGA1150 compatible con la 4ª generación de procesadores Core™ Refresh i7/i5/i3, Pentium® y Celeron® (TDP máximo de 95 W) |
| Chipset del sistema | Chipset Intel® Q87 |
| Memoria del sistema | 2 módulos SO-DIMM DDR3 1333/1600 MHz de 204 patillas que admiten hasta 16 GB |
| Chip de E/S | Nuvoton NTC6106D |
| BIOS | AMI uEFI BIOS, 64Mbit SPI Flash ROM; soporta iAMT 9.0 |
| Temporizador Watchdog | Reinicio H/W: 1seg. ~ 65535seg./min. y 1seg. o 1min./paso |
| Monitor de estado H/W | Supervisión de la temperatura y el voltaje del sistema con control automático de estrangulamiento |
| Expansión | 1 x PCI-e x 16, 1 x Mini PCI-e compatible con mSATA (conmutación mediante puente), 1 x Cfast |
| USB | 6 x USB 3.0, 6 x USB 2.0 |
| SATA | 4 x SATA III |
| Puerto COM | 3 x RS-232, 1 x RS-232/422/485 |
| DIO | 1 GPIO de 8 bits |
| MIO | 1 teclado PS/2, 1 ratón PS/2 |
| Otros | TPM 1.2 SLB9635 (opcional) |
| Chipset | CPU Intel® de 4ª generación integrada |
| Resolución | VGA: 1920 x 1200 @ 60HzHDMI: 4096 x 2160 @ 24HzLVDS: 1920 x 1080 @ 60HzDP: 3840 x 2160 @ 60Hz |
| Pantalla múltiple | Triple pantalla |
| Chipset | Realtek ALC892 compatible con 5.1CH |
| Interfaz de audio | Entrada de micrófono, salida de línea, entrada de línea |
| Amplificador de audio | Amplificador de audio TI TPA2012D2RTJT estéreo de clase D de 2 W x 2 |
| Chipset | 1 Intel® I217LM, 1 Intel® I211AT |
| Interfaz Ethernet | 10/100/1000 Base-Tx compatible con GbE |
| Puerto LAN | 2 x RJ-45 |
| Requisitos de alimentación | +12V/+5V/5Vsb/+3.3V/-12V |
| Tipo de alimentación | AT/ATX |
| Temperatura de funcionamiento | 0°C ~ 60°C (32°F ~ 140°F) |
| Temperatura de almacenamiento | 0°C ~ 60°C (32°F ~ 140°F) |
| Humedad de funcionamiento | 0% ~ 90% Humedad relativa, sin condensación |
| Dimensiones (L x A) | 6.69″ x 6,69″ (170mm x 170mm) |
| Peso | 1.03lbs (0.47kg) |
