8B Acondicionadores de señal

Detalles

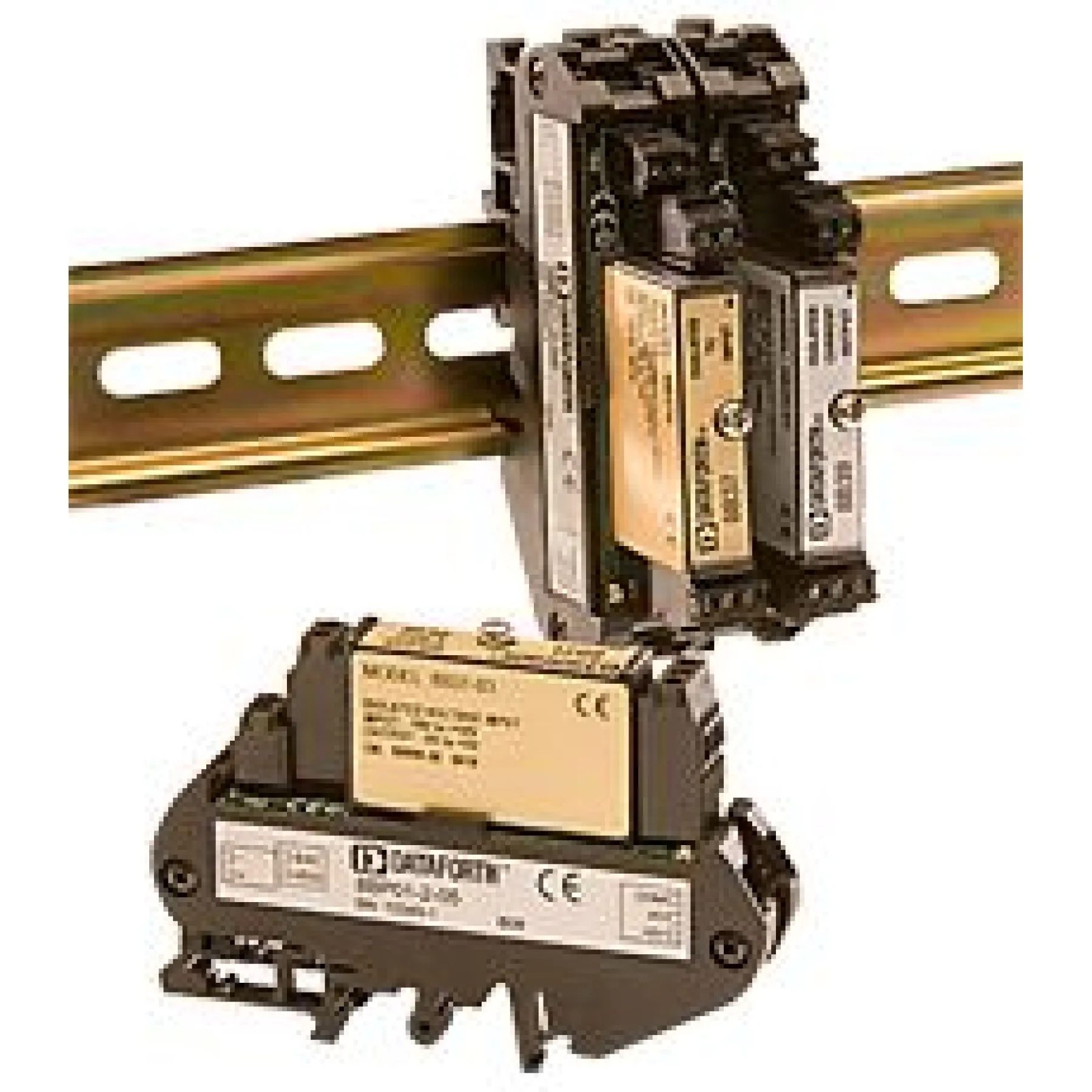

Los módulos de acondicionamiento de señal Dataforth 8B proporcionan un único canal de entrada o salida analógica aislada. Las entradas analógicas incluyen dispositivos de medición de tensión, corriente, temperatura, posición, frecuencia y deformación. Los módulos de entrada se conectan a todo tipo de sensores externos y, a continuación, filtran, aíslan, amplifican y convierten las señales de entrada en una salida de tensión analógica de alto nivel. Los módulos de salida aceptan señales de tensión analógicas de alto nivel de un sistema host y, a continuación, las almacenan en búfer, aíslan y amplifican antes de proporcionar una salida de tensión o corriente de proceso a los dispositivos de campo. los acondicionadores de señal 8B se alojan en un encapsulado 1/5 del tamaño de los productos de la competencia, lo que los hace ideales para aplicaciones integradas. También hay disponibles paneles posteriores y fuentes de alimentación para los acondicionadores de señal 8B de Dataforth.

Información para pedidos

Consulte la hoja de datos para encontrar el acondicionador de señal con los rangos de entrada y salida que necesita.

Módulos de acondicionamiento de señal

• 8B30 MÓDULOS DE ENTRADA DE MILIVOLTAJE, ANCHO DE BANDA DE 3 Hz
• 8B31 MÓDULOS DE ENTRADA DE MILIVOLTAJE, ANCHO DE BANDA DE 3Hz
• 8B32 MÓDULOS DE ENTRADA DE CORRIENTE, 3Hz
• 8B33 MÓDULOS DE ENTRADA DE VERDADERO VALOR EFICAZ AISLADO
• 8B34 MÓDULOS RTD LINEALIZADOS DE 2 O 3 HILOS (SALIDA DE 0 a +5 V, ANCHO DE BANDA DE 3 Hz)
• 8B35 MÓDULOS RTD LINEALIZADOS DE 4 HILOS (SALIDA DE 0 a +5 V, ancho de banda de 3 Hz)
• 8B36 MÓDULOS DE ENTRADA DE POTENCIÓMETRO (SALIDA DE 0 a +5 V, ancho de banda de 3 Hz)
• 8B37 MÓDULOS DE ENTRADA DE TERMOCUADRO (SALIDA DE 0 a +5 V, ancho de banda de 3 Hz)
• 8B38 MÓDULOS DE ENTRADA DE BANDAS EXTENSOMÉTRICAS
• 8B39 MÓDULOS DE SALIDA DE CORRIENTE, ANCHO DE BANDA 100Hz
• 8B40 MÓDULOS DE ENTRADA DE MILIVOLTAJE, ANCHO DE BANDA 1kHz
• 8B41 MÓDULOS DE ENTRADA DE TENSIÓN, ANCHO DE BANDA 1kHz
• 8B42 MÓDULOS DE INTERFAZ DE TRANSMISOR DE 2 HILOS
• 8B43 MÓDULOS DE ENTRADA LVDT CC, ANCHO DE BANDA 1kHz
• 8B45 MÓDULOS DE ENTRADA DE FRECUENCIA
• 8B47 MÓDULOS DE ENTRADA DE TERMOPARES LINEALIZADOS (SALIDA DE 0 a +5 V, ancho de banda de 3 Hz)
• 8B49 MÓDULOS DE SALIDA DE TENSIÓN, ANCHO DE BANDA 100Hz
• 8B50 MÓDULOS DE ENTRADA DE MILIVOLTAJE, ANCHO DE BANDA 20kHz
• 8B51 MÓDULOS DE ENTRADA DE TENSIÓN, ANCHO DE BANDA DE 20 kHz

Existe una amplia gama de paneles posteriores y accesorios para el sistema de acondicionamiento de señal SCM5B.
