MAQ20-BKPL16

Einzelheiten

Der MAQ20 System-Backbone befindet sich innerhalb der DIN-Schiene, die für die Modulmontage verwendet wird, und stellt die Stromversorgung und die Schnittstelle zwischen dem Kommunikationsmodul und den E/A-Modulen bereit. Standard-Backbones bieten Platz für ein Kommunikationsmodul und 4, 8, 16 oder 24 E/A-Module. Der längste Backbone, der 24 E/A-Module aufnehmen kann, passt in ein 19"-Rack nach Industriestandard. Jeder Backbone verwendet ein steckbares Steckersystem an jedem Ende, so dass unterschiedliche Systemkanalzahlen mit den Standard-Backbones konfiguriert werden können. Dank dieses steckbaren Systems kann der Hauptteil eines Systems, einschließlich des Kommunikationsmoduls, an einem Ort installiert werden, während andere Sätze von E/A-Modulen, die an entfernten Orten installiert sind, über einen Kabelbaum mit dem Hauptsystem verbunden werden. Die Module werden auf DIN-Schienen nach Industriestandard (35 x 7,5 mm) mit Flügeltüren montiert. Diese sind im laufenden Betrieb austauschbar und echte "Plug and Run"-Module. Wenn ein E/A-Modul in eine beliebige Backbone-Position eingesteckt wird, erkennt das Kommunikationsmodul automatisch, dass es dem System hinzugefügt wurde, registriert es im Systemkonfigurationsdatensatz und macht es sofort in der Host-Software für die Verwendung in Datenerfassungs- und Steuerungs- sowie Test- und Messanwendungen verfügbar. Ebenso erkennt das Kommunikationsmodul, wenn ein Modul aus einer Backbone-Position entfernt wird, dass es ausgesteckt wurde, entfernt es aus der Systemkonfiguration und deaktiviert es in der Software.

Bestellinformationen

Kommunikationsmodule:

• MAQ20-COM2-Kommunikationsmodul: RS-232, Ethernet und USB
• MAQ20-COM4 Kommunikationsmodul: RS-485, Ethernet und USB

Analoge Eingangsmodule:

• MAQ20-VSN - 16-Kanal Single-Ended-Spannungseingangsmodul für MAQ20
• MAQ20-VDN - 8-Kanal-Differenzspannungs-Eingangsmodul für MAQ20
• MAQ20-MVDN - 8-Kanal-Differenz-Millivoltage-Eingangsmodul für MAQ20
• MAQ20-ISN - 16-Kanal Single-Ended-Stromeingangsmodul für MAQ20
• MAQ20-IDN - 8-Kanal-Differenzstrom-Eingangsmodul für MAQ20
• MAQ20-JTC - 8-Kanal Typ J Thermoelement-Eingangsmodul für MAQ20
• MAQ20-KTC - 8-Kanal-Thermoelement-Eingangsmodul Typ K für MAQ20
• MAQ20-RSTC - 8-Kanal-Thermoelement-Eingangsmodul Typ R & S für MAQ20
• MAQ20-RTD31 - 6-Kanal 2- oder 3-Leiter-RTD- und Potentiometer-Eingangsmodul für MAQ20
• MAQ20-BRDG1 - 4-Kanal-Brücken-/Dehnungsmessstreifen-Modul für MAQ20

Analoge Ausgangsmodule:

• MAQ20-IO - 8-Kanal Stromausgangsmodul für MAQ20
• MAQ20-VO - 8-kanaliges Spannungsausgangsmodul für MAQ20

Digitale E/A-Module:

• MAQ20-DIOL - 5-Kanal-Digital-I/O-Modul mit 90-280V AC/DC-Eingang für MAQ20
• MAQ20-DIOH - 5-Kanal-Digital-I/O-Modul mit 3-60V AC/DC-Eingang für MAQ20

Backbones:

• MAQ20-BKPL4 - 4 E/A-Module und 1 Kommunikationsmodul-Backbone für MAQ20
• MAQ20-BKPL8 - 8 E/A-Module und 1 Kommunikationsmodul-Backbone für MAQ20
• MAQ20-BKPL16 - 16 E/A-Module und 1 Kommunikationsmodul-Backbone für MAQ20
• MAQ20-BKPL24 - 24 E/A-Module und 1 Kommunikationsmodul-Backbone für MAQ20

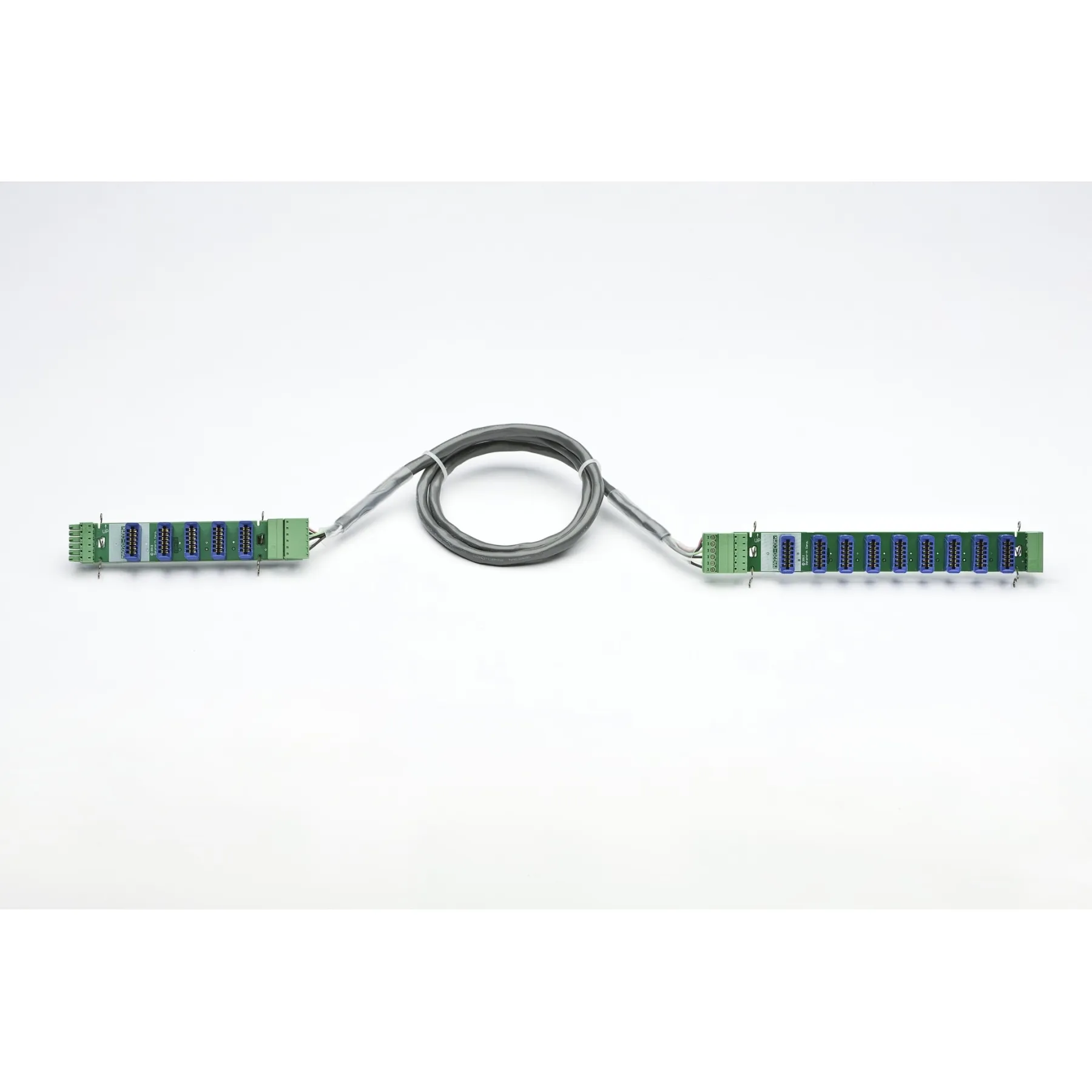

• MAQ20-XCA - Backbone-Erweiterungskabel für MAQ20

Stromversorgungen:

• PWR-PS5RA - 7,5 W 24V DC Netzteil für MAQ20
• PWR-PS5RB - 15W 24V DC Netzteil für MAQ20
• PWR-PS5RC - 30W 24V DC-Netzteil für MAQ20
• PWR-PS5RD - 50W 24V DC Netzteil für MAQ20
• PWR-PS5RE - 100W 24V DC-Netzteil für MAQ20
• MAQ20-PWR3 - Lastverteilungs-Netzteilmodul mit 5V DC bei 3A für MAQ20

Software:

• MAQ20-940 - ReDAQ-Gestalt
• MAQ20-951 - IPEmotion

Hinweis: LabVIEW und jede OPC-Client-Software wird ebenfalls von der MAQ20 unterstützt
