EC70A-SU

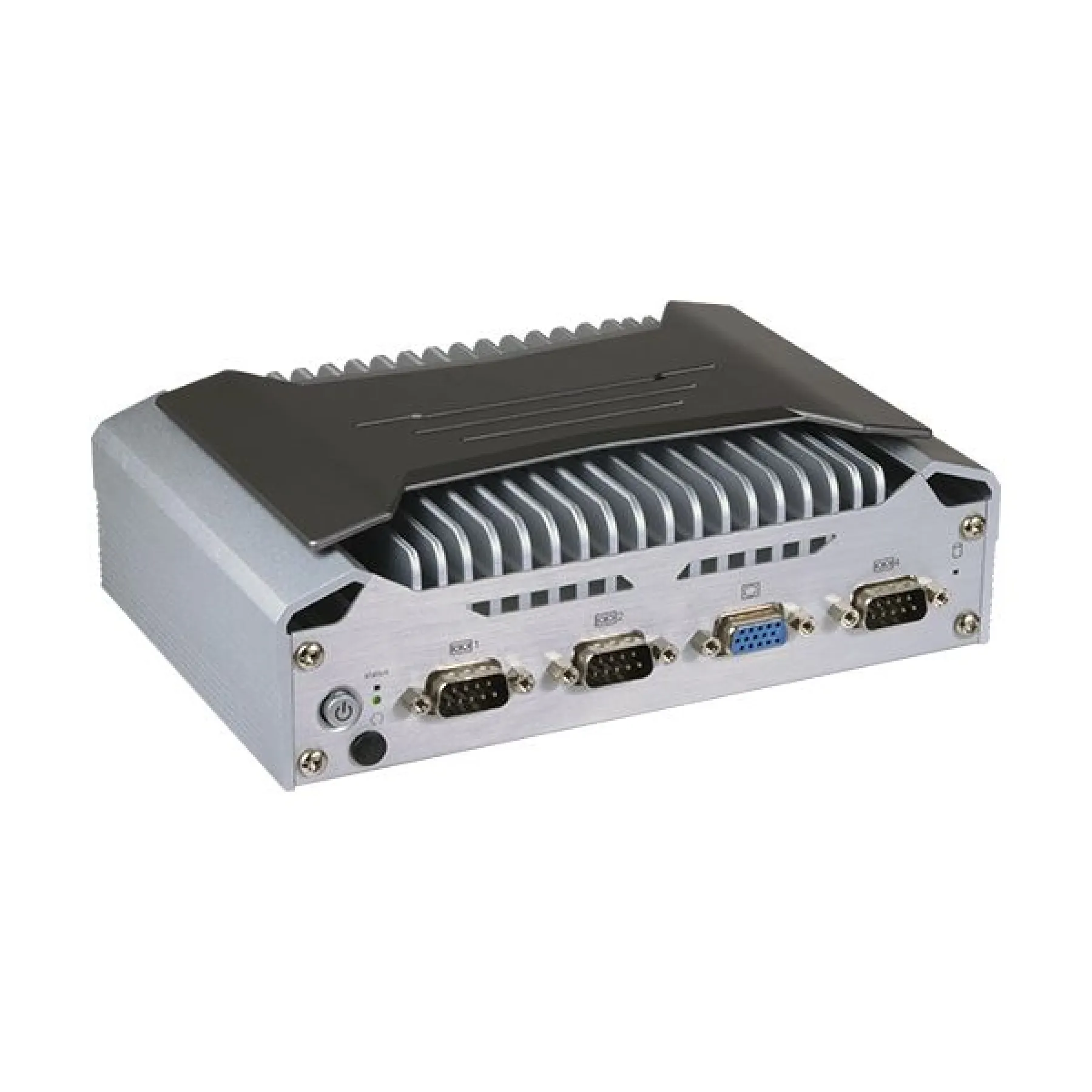

Name: DFI EC70A-SU Fanless Mini PC w/6th Gen Intel Core i7/i5/i3 CPU
SKU: EC70A-SU

DFI

DFI EC70A-SU Lüfterloser Mini-PC mit Intel Core i7/i5/i3 CPU der 6

EC70A-SU

Der EC70A-SU ist eine makellose Kombination aus markantem Industriedesign und klassenbester Rechenleistung, auf die wir sehr gespannt sind. Der EC70A-SU ist ein hochgelobter Embedded-Computer, der im Herbst erhältlich sein soll. Daher können wir Ihnen nur wenige Details nennen. Der EC70A-SU wird mit den hochwertigen und optionalen Intel Core-Prozessoren der 6. Generation ausgestattet sein, die als i3/i5/i7 erhältlich sind. Er ist standardmäßig lüfterlos aufgebaut und soll der kleinste und leichteste Embedded IPC sein

Marke: DFI
intel Core CPU-Optionen der 6. Generation
Kompakt im Handflächenformat
Breite Betriebstemperatur -20°C bis 60°C
Breiter Spannungseingang 15~36V DC
Größe: 181,6mm (B) x 118,4mm (T) x 57mm (H)

Anpassungsdienst

Wir können dieses Gerät für Sie nach Ihren genauen Vorgaben konfigurieren. Damit wir Ihnen den bestmöglichen Service bieten können, lassen Sie uns bitte ein wenig über Ihr Projekt wissen, wenn Sie diesen Service benötigen.

Ich benötige eine individuelle anpassung *
Bitte teilen sie uns einige hintergrundinformationen zu ihrem projekt mit, damit wir ihnen die beste lösung vorschlagen können *
Welche verarbeitungsstufe ist erforderlich? *
Wie viel RAM benötigen Sie? *
Wie viel speicherplatz wird benötigt? *
Wie sieht der zeitplan des projekts aus? *
Welches betriebssystem würden sie gerne verwenden? *
Benötigen Sie ein Wi-Fi oder Mobilfunknetz? *
- Wi-Fi
- Zellulär
Benötigen sie komponenten für einen weiten temperaturbereich? *
- Ja
- Nein
Benötigen sie einen montagesatz? *
Benötigen Sie ein AC-DC-Netzteil? *
Benötigen sie zusätzliche erweiterungsmodule? *

Produkt-code: EC70A-SU

Kategorien: DFI, DFI Industrielle Computer, Hutschienen-PCs, Eingebettete Box-PCs, Lüfterlose Embedded-PCs, Lüfterlose Industrie-PCs, Industrielle Datenverarbeitung, Industrielle Mini-PCs, Robuste Computer

Range: DFI

Einzelheiten

Der EC70A-SU ist eine makellose Kombination aus markantem Industriedesign und erstklassiger Rechenleistung. Basierend auf den High-End-Intel-Core-Prozessoren der 6. Generation, die als i3/i5/i7 erhältlich sind, ist dieses lüfterlose System perfekt für begrenzte industrielle Anwendungen geeignet. Der EC70A-SU von DFI verfügt über eine hervorragende Wärmeableitung für enge Umgebungen und eine fortschrittliche E/A-Schnittstelle, die 2 x Gbe LAN, 4 x COM, 4 x USB 3.0, 1 x VGA und 1 HDMI umfasst. Lesen Sie mehr über den Skylake-betriebenen EC70A-SU IPC-Newsartikel hier.

Bestellinformationen

EC70A-SU: Lüfterloser, superkompakter Embedded-Computer mit Intel Core i7/i5/i3 CPU der 6

Herunterladen

DFI EC70A-SU Datenblatt (PDF)

1.15MB

System Integration

Bitte fragen sie uns, wie wir ihre lösung konfigurieren können

Globale Operationen

Wir liefern und unterstützen produkte über niederlassungen auf der ganzen welt

Volle Garantie

Branchenführende garantien für alle lösungen als standard

Technische Unterstützung

Erfahrene ingenieure stehen für ihr projekt bereit

Sie Können Nicht Finden, Was Sie Suchen?

Kundenspezifisches Design

Spezifikation

Prozessoren
intel® Core™ Prozessoren der 6. Generation, BGA 1356
- Intel® Core™ i7-6600U Prozessor, Dual Core, 4M Cache, 2,6GHz, 15W
- Intel® Core™ i5-6300U Prozessor, Zweikernprozessor, 3M Cache, 2,4GHz, 15W
- Intel® Core™ i3-6100U Prozessor, Zweikernprozessor, 3M Cache, 2,3 GHz, 15 W
Speicher
- 4GB/8GB Speicher Onboard
- Zweikanal DDR4 2133MHz
BIOS: Insyde SPI 128Mbit
Grafik
Steuerung: Intel® HD-Grafik GT-Serie
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW-Dekodierung: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW-Kodierung: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Anzeige
- 1 x HDMI/DP++ (DP++ ist auf Anfrage erhältlich)
- 1 x VGA
- VGA: Auflösung bis zu 1920×1200 @ 60Hz
- DP++: Auflösung bis zu 4096×2304 @ 60Hz
- HDMI: Auflösung bis zu 4096×2160 @ 24Hz oder 2560×1600 @ 60Hz
Speicher: 1 x 2,5″ SATA 3.0 Laufwerksschacht
Erweiterung
- 1 x Mini-PCIe in voller Größe (PCIe+USB)
- 1 x Half-size Mini PCIe (USB+PCIe oder USB+SATA, PCIe/SATA wird durch Jumper-Einstellung ausgewählt, USB+SATA standardmäßig)
Audio-Codec: Realtek ALC888 5.1-Kanal
Ethernet
- 1 x Intel® I210IT PCIe (10/100/1000Mbps)
- 1 x Intel® I219LM mit iAMT11.0 PCIe (10/100/1000Mbps) (nur Core i7/i5 unterstützt iAMT)
LED-Anzeigen
- 1 x Strom-LED
- 1 x HDD-LED

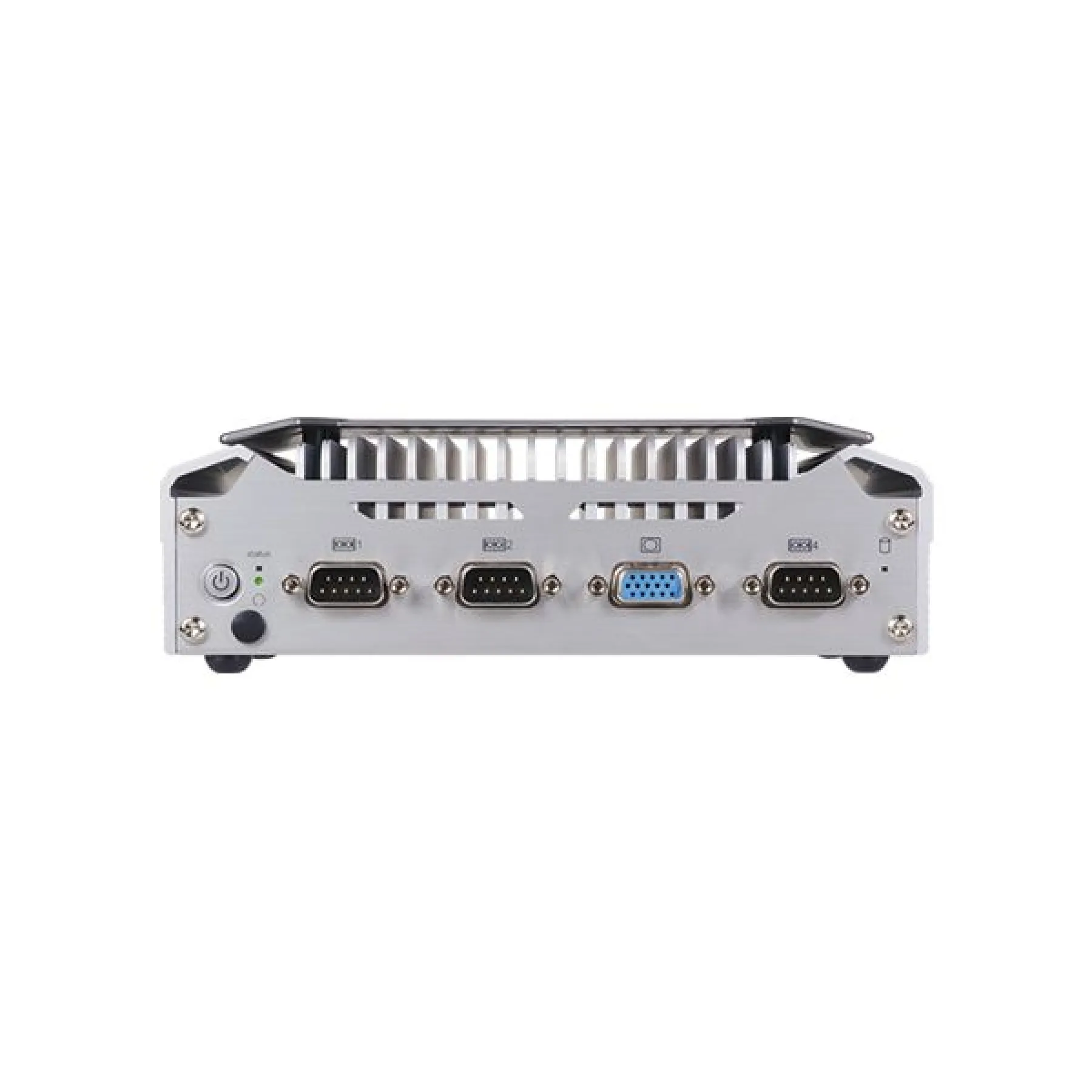

Front-E/A
Seriell
- 2 x RS-232/422/485 (DB-9, COM 1~2)
- 1 x RS-232 (DB-9, COM 4, unterstützt 8-bit DIO durch Jumper-Einstellung)
Anzeige: 1 x VGA
1 x Power-Taste
1 x Reset-Taste
Wi-Fi-Antenne: 1 x Wi-Fi-Modul-Antennenbohrung

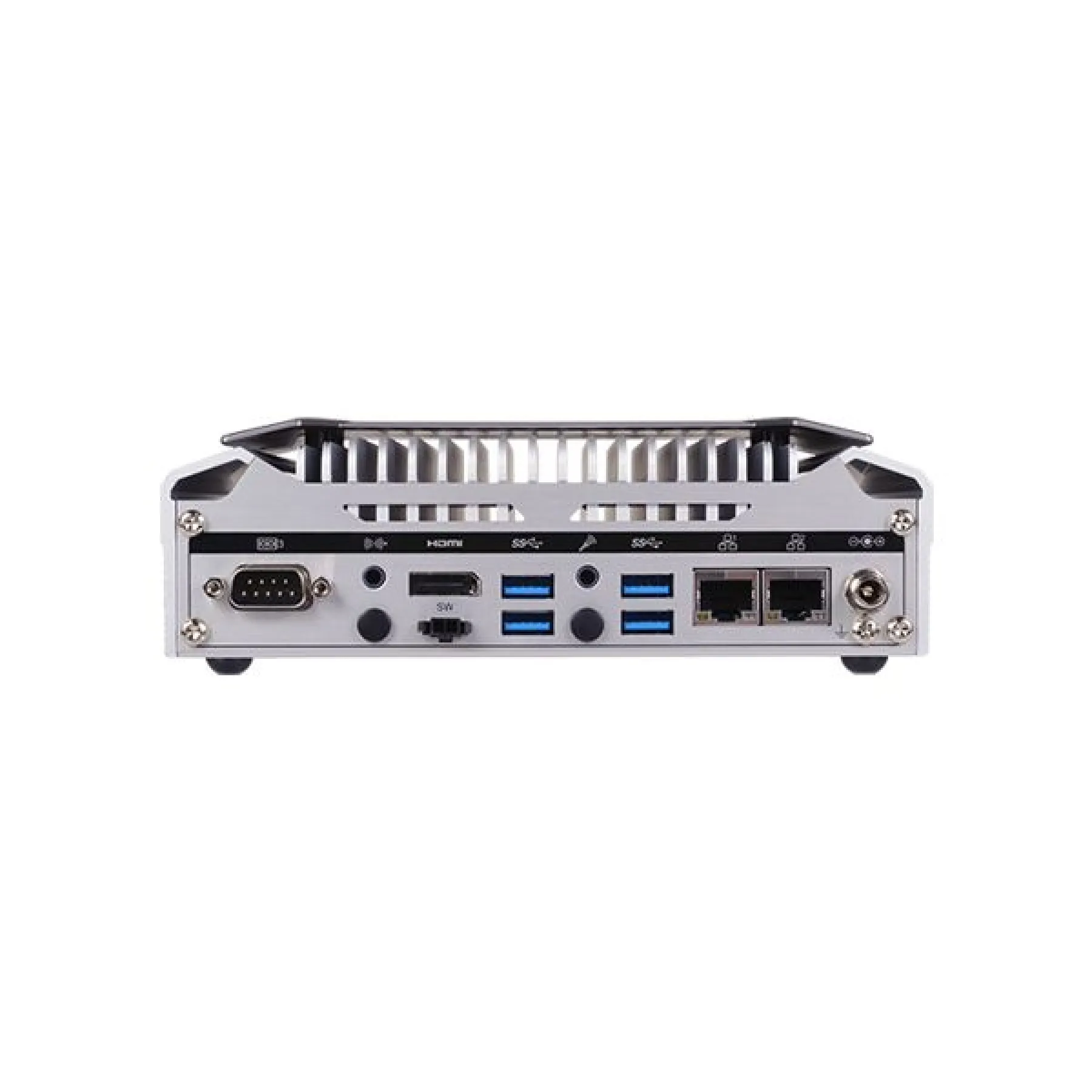

Rückseitige E/A
Ethernet: 2 x GbE (RJ-45)
Seriell: 1 x RS-232 (DB-9, COM 3)
USB: 4 x USB 3.0 (Typ A)
Anzeige: 1 x HDMI
Audio
1 x Line-Ausgang
1 x Mikrofon-Eingang
Wi-Fi-Antenne
2 x Wi-Fi-Modul-Antennenbohrung
Watchdog-Timer: System-Reset, per Software programmierbar von 1 bis 255 Sekunden
Stromversorgung: Weitbereich 15~36V
- Anschluss
- DC-Buchse
OS-Unterstützung
- Windows 7 (32/64-Bit)
- Windows 8.1 (64-Bit)
- Windows 10
- WES 7
- WE8S
Betriebstemperatur: -20 bis 60°C (Wide-Temp SSD oder mSATA-mini) 0 bis 50°C (allgemeine SSD oder mSATA-mini)
Lagertemperatur: -20 bis 85°C
Relative Luftfeuchtigkeit: 5 bis 95% RH (nicht kondensierend)
Konstruktion: Aluminium + Metall-Aluminium
Montage: Wand/VESA/DIN-Schienenmontage
Abmessungen (B x H x T): 181.6mm x 57mm x 118.4mm
Gewicht: 1,1 kg
Normen und Zertifizierungen
IEC 60068-2-27 Test Ea: Schocktest Halbsinus, 3G @ 11ms, 18 Schock ±X, ±Y, ±Z (jede Achse 3 mal)
IEC 60068-2-64 Prüfung Fh: Vibrationsprüfung Brett-Band Zufallstest Zufall, 1Grms @ 5~500 Hz, 30min
Nicht-Betrieb:
IEC 60068-2-6 Prüfung Fc: Sinusschwingungstest Sweep-Sinus, 3 Gramm bei 10-500 Hz, 30 Minuten
Zertifizierungen: CE, FCC Klasse A, RoHS

Prozessortyp	Intel Core, bis zu 2 Kerne
Speicherkapazität	Bis zu 8 GB
Art der Kühlung	Lüfterlos
Serielle Ports (COM)	2x RS-232, 2x RS-232/422/485
USB-Anschlüsse	4x USB 3.0
Ethernet Ports (LAN)	2x 1G
Drahtlos	Wi-Fi
Video-häfen	1x DisplayPort, 1x HDMI, 1x VGA
Audio	Ja
Lagerung Typ	1x 2.5"
Art Der Erweiterung	2x Mini-PCI-Express
Input Voltage	15-36 VDC
Montage-optionen	DIN-Montage, VESA-Montage, Wandmontage
Betriebstemperatur	Standard OT: 0°C bis 50°C, Standard
Markt-zertifizierungen	CE/FCC
OS-Unterstützung	Windows 10
